I. Giới thiệu chung về hệ thống chẩn đoán lỗi trên xe nâng Toyota
Xe nâng Toyota là một trong những dòng máy móc công nghiệp được tin dùng rộng rãi trên toàn thế giới nhờ độ bền, tính năng an toàn và công nghệ tiên tiến. Để duy trì hiệu suất hoạt động tối ưu, Toyota đã tích hợp trong mỗi máy một hệ thống chẩn đoán lỗi (Diagnostic Trouble Code – DTC) hiện đại, cho phép người vận hành và kỹ thuật viên nhanh chóng nhận biết và xử lý các sự cố phát sinh.
1. Lợi ích của việc nắm rõ bảng mã lỗi
- Tiết kiệm thời gian bảo trì: Khi biết mã lỗi cụ thể, kỹ thuật viên không cần thực hiện các bước kiểm tra “đoán đoán” mà có thể đi thẳng vào nguyên nhân.
- Giảm chi phí sửa chữa: Việc xác định đúng lỗi giúp tránh thay thế các bộ phận không cần thiết, giảm lãng phí.
- Nâng cao độ an toàn: Một số lỗi có thể ảnh hưởng tới hệ thống phanh, ổn định hoặc cảm biến an toàn; phát hiện sớm sẽ ngăn ngừa tai nạn.
- Tối ưu hiệu suất làm việc: Xe nâng luôn ở trạng thái “sẵn sàng” giúp tăng năng suất kho bãi, nhà máy.
2. Cấu trúc hệ thống chẩn đoán trên xe nâng Toyota
- Bộ điều khiển điện tử (ECU): Trung tâm xử lý dữ liệu từ các cảm biến, đưa ra quyết định và lưu trữ mã lỗi.
- Cảm biến và công tắc: Bao gồm cảm biến tốc độ, nhiệt độ, áp suất dầu, vị trí cầnc, phanh, v.v.

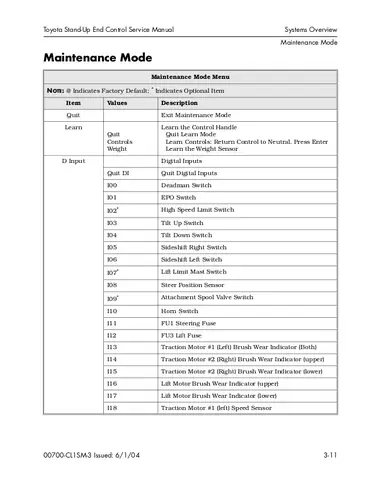

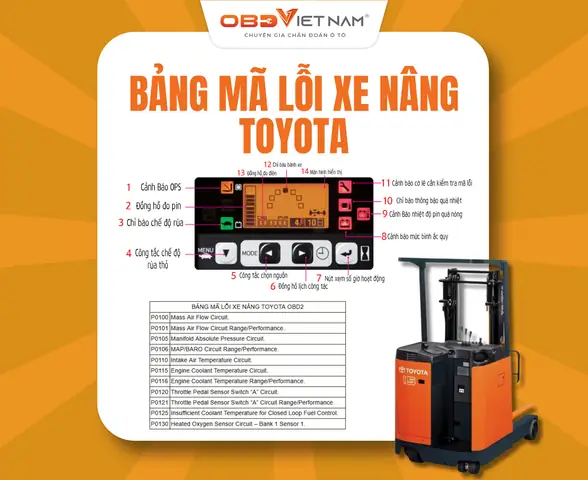

- Màn hình hiển thị (HMI): Thông thường là một LED hoặc LCD trên bảng điều khiển, hiển thị mã lỗi và trạng thái.
- Công cụ chẩn đoán (Toyota Service Diagnostic Tool – TSDT): Dùng để đọc chi tiết các mã lỗi, xem thông tin lịch sử và thực hiện reset.
II. Cách đọc và hiểu bảng mã lỗi xe nâng Toyota
1. Phân loại mã lỗi
Toyota thường chia mã lỗi thành ba nhóm chính:
| Nhóm | Định dạng | Ý nghĩa |
|---|---|---|
| P | Pxxxx | Lỗi liên quan đến hệ thống động cơ (Powertrain) – dù trong xe nâng thường ít dùng, nhưng một số mẫu hybrid có thể có. |
| C | Cxxxx | Lỗi liên quan đến hệ thống lái, phanh, treo (Chassis). |
| E | Exxxx | Lỗi liên quan đến thiết bị điện (Electrical) – cảm biến, mạch điều khiển, nguồn điện. |
| U | Uxxxx | Lỗi liên quan đến mạng truyền thông (Network) giữa các ECU. |
Trong thực tế, hầu hết mã lỗi trên xe nâng Toyota sẽ bắt đầu bằng E hoặc C.
2. Cấu trúc mã lỗi chi tiết
- Ký tự đầu tiên: Xác định nhóm (E, C, P, U).
- Hai chữ số tiếp theo: Thể hiện hệ thống con (ví dụ: 01 – hệ thống phanh, 02 – hệ thống động cơ).
- Hai chữ số cuối: Mô tả lỗi cụ thể (ví dụ: 01 – lỗi cảm biến, 02 – ngắn mạch).
Ví dụ: E0201 → Lỗi cảm biến áp suất dầu trong hệ thống thủy lực.
3. Cách lấy mã lỗi trên xe nâng
Có thể bạn quan tâm: Bảng Giá Xe Toyota Mỹ Đình 2024: Cập Nhật Chi Tiết Các Mẫu, Phiên Bản Và Ưu Đãi Đặc Biệt
- Khởi động máy: Đặt chìa khóa vào vị trí “ON” (không cần khởi động động cơ).
- Nhấn nút “DIAG” hoặc “ERROR” trên bảng điều khiển (tùy mẫu).
- Mã lỗi sẽ hiển thị trên màn hình dưới dạng chữ và số.
- Sử dụng công cụ chẩn đoán (nếu có) để lấy danh sách đầy đủ, bao gồm cả các lỗi “ẩn”.
4. Đọc bảng mã lỗi chuẩn Toyota
Dưới đây là một danh sách mẫu các mã lỗi phổ biến, kèm mô tả và hướng dẫn xử lý ngắn gọn. Lưu ý: Các mã này có thể thay đổi nhẹ tùy theo model và năm sản xuất.
| Mã lỗi | Mô tả ngắn | Nguyên nhân thường gặp | Hành động khắc phục |
|---|---|---|---|
| E0100 | Lỗi cảm biến tốc độ xe | Cảm biến tốc độ hỏng, dây nối lỏng | Kiểm tra dây cáp, thay cảm biến nếu cần |
| E0201 | Lỗi áp suất dầu thủy lực | Áp suất thấp do rò rỉ, bơm hỏng | Kiểm tra mức dầu, thay bơm hoặc van |
| E0305 | Lỗi bộ điều khiển phanh | Phanh không đáp ứng, cảm biến phanh lỗi | Kiểm tra công tắc phanh, thay ECU phanh |
| C0401 | Lỗi cảm biến góc cầnc | Cảm biến góc lệch, dây nối hỏng | Thay cảm biến góc hoặc sửa dây |
| C0502 | Lỗi hệ thống ổn định (Stability Control) | Cảm biến trọng tâm sai, phần mềm lỗi | Kiểm tra cảm biến trọng tâm, cập nhật phần mềm |
| U0700 | Lỗi truyền thông CAN bus | Mạch CAN bus hỏng, nối kém | Kiểm tra kết nối CAN, thay module nếu cần |
III. Phân tích chi tiết các nhóm lỗi phổ biến
1. Lỗi hệ thống thủy lực (E02xx)
a. Nguyên nhân chính
- Mức dầu thấp: Thường do rò rỉ hoặc không bơm đủ.
- Bơm thủy lực hỏng: Độ mòn, bám cặn, hoặc nhiệt độ quá cao.
- Van điều khiển lỗi: Van điện từ, van giảm áp bị kẹt.
b. Kiểm tra thực tế
| Bước | Công cụ | Mô tả |
|---|---|---|
| 1 | Thước đo mức dầu | Kiểm tra mức dầu trong bồn, bổ sung nếu thiếu. |
| 2 | Áp suất thủy lực (manometer) | Đo áp suất ở các vị trí: bơm, đầu vòi, cầnc. |
| 3 | Đọc mã lỗi chi tiết (E0201, E0202…) | Xác định cảm biến nào báo lỗi. |
| 4 | Kiểm tra rò rỉ | Quan sát vết dầu, dùng dung dịch xà phòng để phát hiện rò. |
| 5 | Tháo và kiểm tra bơm | Kiểm tra vòng bi, cánh bơm, độ mòn. |
c. Hành động khắc phục
- Thêm/đổi dầu: Đảm bảo loại dầu đúng chuẩn (Toyota Hydraulic Oil 32).
- Thay bơm hoặc van: Khi đo được áp suất không đạt yêu cầu.
- Làm sạch đường ống: Loại bỏ cặn bẩn, tránh tắc nghẽn.
2. Lỗi hệ thống phanh (E03xx, C03xx)
a. Nguyên nhân thường gặp
- Cảm biến áp suất phanh hỏng: Đọc sai áp suất, gây báo lỗi.
- Ống phanh rò rỉ: Mất áp suất, giảm hiệu suất phanh.
- Bộ điều khiển phanh (ABS/ESC) lỗi: Lỗi phần mềm hoặc phần cứng.
b. Kiểm tra chi tiết
- Kiểm tra mức dầu phanh: Đảm bảo không dưới mức tối thiểu.
- Đọc áp suất phanh bằng dụng cụ đo áp suất (brake pressure gauge).
- Kiểm tra cảm biến: Đo điện trở, kiểm tra mạch nối.
- Kiểm tra hoạt động ABS: Sử dụng công cụ chẩn đoán để xem trạng thái cảm biến bánh xe.
c. Hướng dẫn sửa chữa
- Thay cảm biến nếu đo được điện trở bất thường.
- Thay ống phanh hoặc băng keo chống rò nếu phát hiện rò.
- Cập nhật phần mềm ECU phanh qua công cụ TSDT.
3. Lỗi cảm biến và hệ thống điện (E01xx, E04xx)
a. Các cảm biến quan trọng
| Cảm biến | Vị trí | Chức năng |
|---|---|---|
| Cảm biến tốc độ (Vehicle Speed Sensor – VSS) | Trục bánh xe | Đo tốc độ, hỗ trợ phanh và ổn định. |
| Cảm biến áp suất dầu (Hydraulic Pressure Sensor) | Bơm thủy lực | Giám sát áp suất, bảo vệ hệ thống. |
| Cảm biến góc cầnc (Tilt Sensor) | Khung cầnc | Kiểm soát góc nghiêng, ngắt nguồn khi quá mức. |
| Cảm biến nhiệt độ (Engine/Transmission Temperature Sensor) | Động cơ, hộp số | Giám sát nhiệt độ, ngăn quá nhiệt. |
b. Phương pháp kiểm tra
- Kiểm tra điện trở: Dùng đồng hồ vạn năng, so sánh với giá trị chuẩn (thường 1kΩ – 5kΩ).
- Kiểm tra nguồn và mặt đất: Đo điện áp trên dây nguồn và mặt đất khi máy bật.
- Kiểm tra tín hiệu đầu ra: Dùng oscilloscope để xem dạng sóng khi máy hoạt động.
c. Xử lý lỗi
- Thay cảm biến: Khi điện trở vượt quá giới hạn hoặc tín hiệu không ổn định.
- Sửa dây cáp: Thay hoặc hàn lại các đoạn dây bị đứt, ăn mòn.
- Cập nhật firmware: Đôi khi lỗi do phần mềm, cập nhật sẽ khắc phục.
4. Lỗi hệ thống ổn định và cân bằng (C05xx)
Xe nâng Toyota được trang bị hệ thống Stability Control (SC) giúp ngăn ngừa lật. Lỗi trong hệ thống này thường xuất hiện dưới dạng mã C0501, C0502, …
Có thể bạn quan tâm: Bảng Giá Xe Toyota Mới Nhất 2024: Thông Tin Chi Tiết, So Sánh Và Lời Khuyên Khi Mua Xe
Nguyên nhân
- Cảm biến trọng tâm (center of gravity sensor) hỏng.
- Cảm biến góc nghiêng (tilt sensor) không chính xác.
- Mạch truyền thông CAN bus lỗi.
Kiểm tra
- Đọc giá trị cảm biến trọng tâm qua công cụ TSDT.
- Kiểm tra dây nối đến cảm biến góc.
- Kiểm tra module SC: Đọc lỗi nội bộ, thực hiện reset.
Hành động
- Thay cảm biến nếu đo được giá trị không ổn định.
- Sửa hoặc thay module SC khi lỗi CAN bus liên tục.
- Cân chỉnh lại hệ thống qua phần mềm (cần kỹ thuật viên được đào tạo).
IV. Quy trình chuẩn chẩn đoán và sửa chữa lỗi xe nâng Toyota
Bước 1: Thu thập thông tin
- Ghi lại mã lỗi (có thể có nhiều mã đồng thời).
- Lưu ý điều kiện hoạt động: Khi máy đang tải, khi không tải, nhiệt độ môi trường, v.v.
- Lịch sử bảo trì: Kiểm tra xem có bảo trì định kỳ gần đây không.
Bước 2: Kiểm tra vật lý
- Kiểm tra mức dầu, nước, nhiên liệu.
- Kiểm tra dây cáp, kết nối: Đảm bảo không có chỗ lỏng, ăn mòn.
- Kiểm tra bộ lọc (dầu, không khí) – thay nếu bẩn.
Bước 3: Sử dụng công cụ chẩn đoán
- Kết nối Toyota Service Diagnostic Tool (hoặc thiết bị OBD-II tương thích).
- Đọc trạng thái cảm biến, giá trị thời gian thực (real-time data).
- Kiểm tra lịch sử lỗi (DTC history).
Bước 4: Xác định nguyên nhân gốc
- Dựa trên dữ liệu thực tế và bảng mã lỗi, xác định các bộ phận cần thay hoặc các mối nối cần sửa.
- Đối với lỗi “intermittent” (xuất hiện không liên tục), thực hiện kiểm tra tải (load test) để tái tạo lỗi.
Bước 5: Thực hiện sửa chữa
- Thay bộ phận (cảm biến, bơm, van…) theo hướng dẫn của Toyota Service Manual.
- Làm sạch và bôi trơn các bộ phận chuyển động (trục, bánh răng).
- Cập nhật phần mềm nếu có bản vá mới.
Bước 6: Kiểm tra lại và reset lỗi
Có thể bạn quan tâm: Bảng Giá Phụ Tùng Toyota Fortuner 2024: Thông Tin Chi Tiết, So Sánh Và Mẹo Mua Hàng Thông Minh
- Sau khi sửa, khởi động lại máy và đọc lại mã lỗi.
- Nếu không còn mã, thực hiện chạy thử tải (load test) trong 15-30 phút để chắc chắn lỗi đã được khắc phục.
- Reset DTC bằng công cụ hoặc nút “RESET” trên bảng điều khiển.
Bước 7: Lập hồ sơ bảo trì
- Ghi lại mã lỗi, nguyên nhân, biện pháp khắc phục, ngày thực hiện.
- Lưu vào hệ thống quản lý bảo trì (CMMS) để theo dõi xu hướng lỗi theo thời gian.
V. Một số lưu ý quan trọng khi làm việc với xe nâng Toyota
- An toàn là trên hết: Trước khi mở nắp máy hoặc tháo bất kỳ bộ phận nào, luôn khóa bánh xe, đặt chốt ngắt nguồn và đảm bảo không có tải trên cầnc.
- Sử dụng dụng cụ chuẩn: Toyota khuyến cáo dùng cờ lê, tua vít, dụng cụ đo điện đúng tiêu chuẩn để tránh làm hỏng các đầu nối nhạy cảm.
- Kiểm tra ngày hết hạn bảo dưỡng: Một số bộ phận (đệm phanh, dầu thủy lực) có thời gian thay thế khuyến cáo; không nên chỉ dựa vào mã lỗi.
- Đào tạo nhân viên: Đảm bảo người vận hành và kỹ thuật viên đã được đào tạo về đọc mã lỗi, sử dụng công cụ TSDT, và đánh giá rủi ro.
- Lưu trữ tài liệu: Bảo quản sổ bảo trì, hướng dẫn sử dụng, và bảng mã lỗi trong môi trường khô ráo, dễ truy cập.
VI. Tổng hợp bảng mã lỗi thường gặp và cách xử lý nhanh
| Mã lỗi | Nhóm | Nguyên nhân chính | Kiểm tra nhanh | Hành động sửa chữa |
|---|---|---|---|---|
| E0100 | E | Cảm biến tốc độ hỏng | Đo điện trở, kiểm tra nguồn | Thay cảm biến VSS |
| E0110 | E | Cảm biến nhiệt độ quá cao | Kiểm tra nhiệt độ thực tế | Thay cảm biến nhiệt hoặc làm sạch quạt |
| E0201 | E | Áp suất dầu thấp | Đo áp suất thủy lực | Bổ sung/đổi dầu, kiểm tra bơm |
| E0202 | E | Van thủy lực kẹt | Kiểm tra hoạt động van bằng điện áp | Thay hoặc làm sạch van |
| E0305 | E | ECU phanh lỗi | Đọc dữ liệu phanh qua TSDT | Thay ECU phanh hoặc reset |
| C0401 | C | Cảm biến góc cầnc lỗi | Kiểm tra điện trở, góc thực tế | Thay cảm biến góc |
| C0502 | C | Stability Control lỗi | Kiểm tra cảm biến trọng tâm | Thay cảm biến hoặc cập nhật firmware |
| U0700 | U | Lỗi mạng CAN bus | Kiểm tra kết nối CAN, đo điện áp | Sửa dây, thay module truyền thông |
| E0503 | E | Động cơ khởi động không hoạt động | Kiểm tra nguồn 24V, relay | Thay relay, kiểm tra pin |
| E0601 | E | Cảm biến áp suất bánh xe | Đo áp suất, kiểm tra dây | Thay cảm biến hoặc sửa ống áp suất |
VII. Kết luận
Bảng mã lỗi xe nâng Toyota không chỉ là một dãy ký tự vô nghĩa mà là công cụ mạnh mẽ giúp quản lý, bảo trì và tối ưu hoá hiệu suất máy móc. Việc nắm vững cách đọc, phân tích và xử lý các mã lỗi sẽ giúp doanh nghiệp:
- Giảm thời gian chết máy (downtime), nâng cao năng suất.
- Tiết kiệm chi phí bằng cách thay thế đúng bộ phận, tránh lãng phí.
- Đảm bảo an toàn cho người vận hành và môi trường làm việc.
Để đạt được hiệu quả tối đa, các doanh nghiệp nên:
- Đầu tư công cụ chẩn đoán chính hãng (Toyota Service Diagnostic Tool).
- Đào tạo nhân viên về quy trình chẩn đoán và an toàn.
- Thiết lập hệ thống quản lý bảo trì điện tử để lưu trữ lịch sử lỗi và xu hướng.
Với sự hiểu biết sâu rộng về bảng mã lỗi và quy trình xử lý, bạn sẽ tự tin hơn trong việc duy trì đội xe nâng Toyota luôn trong trạng thái “sẵn sàng”, góp phần vào thành công chung của doanh nghiệp.
Lưu ý: Thông tin trên chỉ mang tính chất tham khảo chung. Đối với các lỗi cụ thể, luôn tham khảo Toyota Service Manual và hướng dẫn kỹ thuật của nhà sản xuất.
