Air Conditioner Relay Của Toyota Previa: Tầm Quan Trọng, Nguyên Nhân Hỏng Và Cách Thay Thế Hiệu Quả

Có thể bạn quan tâm: Hệ Thống Adaptive Cruise Control (acc) Trên Toyota: Công Nghệ, Lợi Ích Và Cách Hoạt Động

Giới thiệu chung

Toyota Previa, hay còn được biết đến với tên gọi Toyota Estima tại một số thị trường, là một trong những mẫu xe đa dụng (MPV) được ưa chuộng nhờ không gian nội thất rộng rãi, khả năng chở tải lớn và độ tin cậy cao. Đối với người dùng sống ở những khu vực có khí hậu nóng bức hoặc thay đổi nhanh chóng, hệ thống điều hòa không khí (air conditioner – AC) trở thành một yếu tố không thể thiếu để đảm bảo sự thoải mái cho hành khách.

Trong cấu trúc phức tạp của hệ thống AC, air conditioner relay (rơ le điều hòa) đóng vai trò là “cầu nối điện” quan trọng, chịu trách nhiệm bật/tắt công suất lớn cho máy nén (compressor) và các bộ phận phụ trợ khác. Khi rơ le này gặp sự cố, người lái sẽ cảm nhận ngay sự thay đổi: máy nén không hoạt động, gió lạnh yếu hoặc thậm chí không có gió lạnh nào. Vì vậy, hiểu rõ về rơ le AC của Toyota Previa, nhận diện các dấu hiệu hỏng hóc và biết cách thay thế đúng cách là yếu tố then chốt giúp duy trì hiệu suất làm mát và tránh những chi phí sửa chữa không cần thiết.

Bài viết dưới đây sẽ cung cấp cho bạn một cái nhìn toàn diện về air conditioner relay của Toyota Previa, bao gồm:

Cấu tạo và chức năng của rơ le AC trong hệ thống làm mát.
Các nguyên nhân thường gặp gây hỏng rơ le.
Các dấu hiệu nhận biết rơ le gặp trục trặc.
Hướng dẫn chi tiết cách kiểm tra, chẩn đoán và thay thế rơ le.
Lưu ý khi mua phụ tùng và bảo dưỡng để kéo dài tuổi thọ rơ le.
Các câu hỏi thường gặp (FAQ) liên quan.

Hy vọng qua bài viết này, dù bạn là một kỹ thuật viên chuyên nghiệp, một người đam mê tự sửa xe hoặc chỉ đơn giản là một chủ xe Previa muốn tự mình giải quyết vấn đề, cũng sẽ có được kiến thức cần thiết để xử lý nhanh chóng và an toàn.

1. Cấu tạo và chức năng của air conditioner relay trong Toyota Previa

1.1. Định nghĩa rơ le (relay)

Rơ le là một thiết bị điện tử (hoặc cơ điện) dùng để điều khiển mạch điện áp cao bằng một tín hiệu điện áp thấp. Trong xe ô tô, rơ le thường được sử dụng để bật/tắt các thiết bị tiêu thụ công suất lớn như máy nén điều hòa, quạt làm mát, hệ thống chiếu sáng, bơm nhiên liệu, v.v. Nhờ rơ le, công tắc trên bảng điều khiển hoặc module điều khiển (ECU) không cần phải chịu tải trực tiếp, giảm thiểu hao mòn và nguy cơ hỏng.

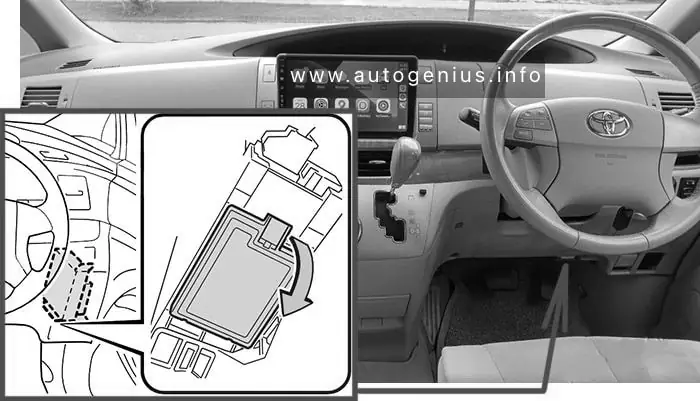

1.2. Vị trí lắp đặt của rơ le AC trên Previa

Trong Toyota Previa, rơ le AC thường được đặt trong hộp relay (relay box) nằm dưới bảng điều khiển phía bên lái, hoặc trong công tơ điện (fuse box) phía dưới vô-lăng. Vị trí cụ thể có thể khác nhau tùy vào năm sản xuất và phiên bản (động cơ xăng hoặc diesel). Thông thường, rơ le này được đánh dấu bằng ký hiệu “A/C” hoặc “AC Relay” trên nắp hộp relay.

1.3. Chức năng chính

Bật máy nén: Khi người lái bật chế độ AC, tín hiệu từ công tắc trên bảng điều khiển (thông qua ECU) được gửi tới rơ le. Rơ le sẽ đóng mạch, cấp nguồn 12V (hoặc 24V tùy phiên bản) tới cuộn dây (coil) của máy nén, cho phép máy nén hoạt động.
Bảo vệ hệ thống: Rơ le cũng đóng vai trò như một công tắc ngắt trong trường hợp quá tải hoặc ngắn mạch, ngăn ngừa hư hại nghiêm trọng cho máy nén và các linh kiện điện khác.
Điều chỉnh thời gian hoạt động: Một số rơ le có tính năng “delay on/off”, giúp giảm số lần khởi động máy nén liên tục, kéo dài tuổi thọ compressor.

2. Nguyên nhân gây hỏng air conditioner relay trên Toyota Previa

Có thể bạn quan tâm: Sơ Đồ Hệ Thống Điều Hòa Không Khí (air Conditioner) Trên Xe Toyota Previa: Cấu Trúc, Nguyên Lý Hoạt Động Và Quy Trình Bảo Dưỡng

2.1. Hao mòn cơ học và điện

Tiếp xúc mòn: Các tiếp điểm kim loại bên trong rơ le khi liên tục đóng mở sẽ bị mòn, tạo ra điện trở cao, dẫn đến hiện tượng “spark” (tia lửa) và cuối cùng gây hỏng hoàn toàn.
Căng thẳng nhiệt: Khi máy nén hoạt động, dòng điện lớn qua rơ le sinh nhiệt. Nếu nhiệt độ vượt quá giới hạn chịu đựng (thường do thông gió kém), cách điện có thể bị cháy.

2.2. Ngắn mạch hoặc quá tải

Dây điện bị rách, mài mòn: Khi dây dẫn tới rơ le bị hỏng, dòng điện có thể chảy qua đường ngắn mạch, gây quá tải cho cuộn dây (coil) và làm hỏng rơ le.
Máy nén bị hỏng: Nếu máy nén gặp trục trặc (ví dụ: vòng bi bị mòn, gây tiêu thụ dòng điện cao), rơ le sẽ nhận tải quá mức và có thể bị cháy.

2.3. Môi trường bên ngoài

Ẩm ướt, ăn mòn: Đối với những xe hoạt động trong môi trường biển, bụi bẩn, hoặc ẩm ướt, các thành phần kim loại của rơ le có thể bị ăn mòn, dẫn đến mất tiếp xúc.
Rung động mạnh: Khi lái xe trên địa hình gồ ghề, rơ le có thể bị lỏng hoặc vị trí không ổn định, gây lỏng tiếp điểm.

2.4. Lỗi phần mềm hoặc ECU

Lỗi tín hiệu điều khiển: Đôi khi vấn đề không phải ở rơ le mà ở tín hiệu gửi từ ECU hoặc công tắc AC. Tuy nhiên, nếu tín hiệu không ổn định, rơ le có thể bị “điên” (đóng liên tục hoặc không bao giờ đóng), dẫn tới hỏng nhanh.

3. Dấu hiệu nhận biết rơ le AC gặp sự cố trên Toyota Previa

Dấu hiệu	Mô tả chi tiết	Nguyên nhân khả dĩ
Máy nén không hoạt động khi bật AC	Khi bật AC, không có tiếng “click” của rơ le, máy nén không quay.	Rơ le hỏng, dây nối rơ le bị đứt, hoặc tín hiệu ECU không tới.
Tiếng kêu “click” liên tục	Khi bật AC, nghe tiếng click liên tục, máy nén bật rồi tắt liên tục.	Rơ le “chết” trong trạng thái chập, hoặc máy nén quá tải gây rơ le tự bảo vệ.
Gió lạnh yếu hoặc không có	AC bật nhưng gió chỉ là không khí lạnh nhẹ hoặc hoàn toàn không lạnh.	Rơ le không cung cấp đủ điện cho máy nén, hoặc máy nén đã hỏng.
Màn hình hiển thị lỗi “A/C System Fault”	Đèn báo trên bảng điều khiển hoặc màn hình trung tâm hiện lỗi.	ECU phát hiện rơ le không phản hồi đúng, hoặc có quá tải.
Mùi khét hoặc khói nhẹ	Khi bật AC, phát hiện mùi khét hoặc khói nhẹ từ khu vực relay box.	Cuộn dây rơ le bị cháy, dấu hiệu nghiêm trọng.
Tiết kiệm nhiên liệu giảm	Xe tiêu thụ nhiên liệu cao hơn bình thường khi AC luôn bật.	Rơ le không tắt đúng lúc, khiến máy nén luôn chạy.

Khi gặp bất kỳ dấu hiệu nào trên, việc kiểm tra rơ le nên là bước đầu tiên trước khi đưa xe tới garage.

4. Hướng dẫn kiểm tra, chẩn đoán và thay thế air conditioner relay trên Toyota Previa

Lưu ý an toàn: Trước khi thực hiện bất kỳ công việc nào liên quan đến hệ thống điện, hãy ngắt nguồn pin (đầu âm) và đợi ít nhất 5 phút để các tụ điện xả hết. Đảm bảo có dụng cụ cách điện, găng tay và kính bảo hộ.

4.1. Kiểm tra sơ bộ bằng mắt và tai

Kiểm tra vị trí relay: Mở nắp hộp relay (thường nằm dưới vô-lăng). Xác định relay có ký hiệu “A/C” hoặc “AC Relay”.
Kiểm tra mùi và dấu hiệu cháy: Nhìn xét các đầu nối, nếu có màu đen, cháy, hoặc mùi khét → có khả năng rơ le hỏng.
Nghe tiếng click: Khi bật AC, lắng nghe có tiếng “click” từ relay không. Nếu không có tiếng click, có thể coil không nhận điện hoặc relay đã hỏng.

4.2. Kiểm tra điện áp (sử dụng multimeter)

4.2.1. Kiểm tra nguồn cấp (12V)

Bước 1: Đặt đồng hồ ở chế độ đo DC Voltage (20V).
Bước 2: Nối que đỏ vào chân “Power” (thường là pin 12V) của relay, que đen vào mặt đất (ground).
Bước 3: Khi bật AC, đồng hồ phải hiển thị khoảng 12V. Nếu không, có thể dây nguồn bị đứt hoặc công tắc AC không hoạt động.

4.2.2. Kiểm tra tín hiệu điều khiển (đầu vào của coil)

Bước 1: Xác định chân “Control” (thường là tín hiệu từ ECU).
Bước 2: Khi bật AC, đo điện áp tại chân này. Nếu nhận được 12V → tín hiệu tới relay tốt. Nếu không → vấn đề nằm ở ECU hoặc công tắc.

4.2.3. Kiểm tra coil (đo điện trở)

Bước 1: Tắt nguồn, tháo relay ra (cẩn thận ghi lại vị trí các chân).
Bước 2: Đặt multimeter ở chế độ đo Ohm (Ω).
Bước 3: Đo điện trở giữa hai chân coil (thường là 2 chân gần nhau). Giá trị thường từ 70‑120 Ω. Nếu đo “∞” (mở mạch) hoặc 0 Ω (ngắn mạch) → coil hỏng.

4.2.4. Kiểm tra tiếp điểm (đo điện trở khi đóng)

Bước 1: Đặt multimeter ở chế độ đo Ohm.
Bước 2: Khi relay được “kích hoạt” (có thể dùng bộ nguồn 12V tạm thời), đo điện trở giữa các tiếp điểm “Normally Open” (NO) và “Common” (C). Giá trị phải gần 0 Ω (đóng). Khi không kích hoạt, điện trở phải là “∞” (mở).

Nếu bất kỳ một trong các bước trên cho kết quả bất thường, relay cần được thay thế.

4.3. Thay thế relay – Quy trình chi tiết

Có thể bạn quan tâm: Ai Làm Việc Tại Toyota Chưa? Khám Phá Cách Ai Có Thể Gia Nhập Đội Ngũ Công Nghiệp Ô Tô Hàng Đầu

4.3.1. Chuẩn bị vật tư

Relay thay thế chính hãng hoặc OEM tương thích (mã part: 90410-21020, 90410-21030, tùy phiên bản).
Dụng cụ: tua vít Phillips, tuốc nơ vít mũi dài, kìm, găng tay cách điện.
Đèn LED hoặc mũi hàn (nếu cần hàn lại đầu cắm cũ).

4.3.2. Tháo relay cũ

Ngắt nguồn pin (đầu âm) và chờ 5‑10 phút.
Mở nắp hộp relay, xác định vị trí relay AC.
Dùng tuốc nơ vít nhẹ nhàng nhấc rút relay ra khỏi socket. Nếu có kẹp giữ, dùng kìm nhẹ nhàng bẻ ra.
Kiểm tra các chân cắm xem có bẩn hay oxy hóa. Nếu có, dùng cọ kim loại nhẹ và dung dịch tẩy rửa điện tử để làm sạch.

4.3.3. Lắp relay mới

Đặt relay mới vào socket, chắc chắn các chân cắm khớp đúng vị trí.
Đẩy nhẹ cho đến khi nghe tiếng “click” báo đã gắn chắc.
Đóng nắp hộp relay lại.

4.3.4. Kiểm tra lại

Kết nối lại pin (cắm lại đầu âm).
Bật công tắc AC, lắng nghe tiếng click và cảm nhận gió lạnh.
Kiểm tra bằng đồng hồ đa năng để xác nhận điện áp và dòng điện qua máy nén (nếu có dụng cụ đo dòng).

Nếu mọi thứ hoạt động bình thường, công việc đã hoàn thành.

4.4. Khi không cần thay relay – Các giải pháp tạm thời

Sử dụng relay dự phòng: Nhiều Previa có sẵn một relay dự phòng (spare relay) trong hộp relay. Thay tạm thời relay hỏng bằng relay dự phòng để kiểm tra xem vấn đề thực sự nằm ở relay hay ở phần khác của hệ thống.
Kiểm tra dây nối và cục bảo vệ (fuse): Đôi khi fuse AC (thường 20A) bị cháy, gây mất nguồn cho relay. Thay fuse mới và kiểm tra lại.

5. Lưu ý khi mua phụ tùng và bảo dưỡng rơ le AC

5.1. Chọn phụ tùng chất lượng

OEM (Original Equipment Manufacturer): Luôn ưu tiên mua relay chính hãng Toyota (mã part tương ứng). Dù giá cao hơn, nhưng độ tin cậy và tuổi thọ tốt hơn.
Aftermarket uy tín: Nếu mua phụ tùng thay thế, hãy chọn thương hiệu đã được chứng nhận ISO, có bảo hành ít nhất 12 tháng.
Kiểm tra mã số: Đối chiếu mã số trên relay cũ hoặc trong sách hướng dẫn (thường là “90410‑xxxxxx”). Đảm bảo giống hoàn toàn.

5.2. Bảo dưỡng định kỳ

Vệ sinh hộp relay: Mỗi 12.000‑15.000 km, mở hộp relay, dùng bình xịt khí nén để loại bỏ bụi bẩn.
Kiểm tra độ chặt của cổng relay: Đảm bảo các cổng không bị lỏng, gây mất tiếp xúc.
Kiểm tra điện áp nguồn AC: Đo điện áp 12V tại relay khi bật AC; nếu giảm dưới 10V, có thể có vấn đề với dây nguồn hoặc bộ điều khiển.

5.3. Tránh các nguyên nhân gây hỏng

Không để xe trong môi trường quá ẩm ướt lâu ngày (đặc biệt là trong gara không thoáng).
Không bật AC trong thời gian ngắn liên tiếp nhiều lần (điều này gây tải liên tục lên relay và máy nén). Hãy để máy nén hoạt động ít nhất 2‑3 phút mỗi lần, sau đó tắt 1‑2 phút để giảm nhiệt.

6. Các câu hỏi thường gặp (FAQ)

6.1. Rơ le AC có thể tự sửa được không?

Rơ le là bộ phận đóng mở cơ điện, nếu chỉ có vấn đề nhẹ như đầu cắm ăn mòn, có thể làm sạch và lắp lại. Tuy nhiên, không nên mở rơ le để sửa chữa nội bộ vì yêu cầu công nghệ và thiết bị đo kiểm chuyên dụng. Nếu coil hoặc tiếp điểm bị hỏng, nên thay mới.

6.2. Có nên thay relay bằng relay có công suất cao hơn?

Không. Relay được lựa chọn dựa trên dòng tải của máy nén. Sử dụng relay công suất cao hơn không cải thiện hiệu suất, thậm chí có thể gây không ổn định trong mạch điều khiển.

6.3. Tôi có thể sử dụng relay từ xe khác (ví dụ Toyota Hiace) không?

Có thể bạn quan tâm: Ai Là Người Đã Làm Kinh Doanh Toyota Chưa? – Câu Chuyện Từ Những Người Đầu Tư, Nhà Quản Lý Và Đối Tác

Nếu mã part và thông số điện (dòng, điện áp, cấu hình chân) đúng thì có thể. Tuy nhiên, để tránh rủi ro, nên dùng relay có cùng mã part hoặc mua nguyên bản từ Toyota.

6.4. Khi thay relay, có cần thay cả cầu chì (fuse) không?

Nếu fuse chưa cháy và có giá trị đúng (thường 20A), không cần thay. Tuy nhiên, nếu có dấu hiệu cháy hoặc hỏng, nên thay ngay để bảo vệ toàn bộ mạch.

6.5. Rơ le AC có ảnh hưởng tới hệ thống ABS hoặc ESP không?

Không trực tiếp. Tuy nhiên, nếu relay hỏng gây mất điện cho máy nén, ECU có thể ghi lỗi và bật chế độ “limp home”, ảnh hưởng tới một số chức năng phụ trợ như cảm biến nhiệt độ môi trường. Nhưng các hệ thống an toàn như ABS, ESP vẫn hoạt động độc lập.

6.6. Thời gian thay relay mất bao lâu?

Nếu bạn đã chuẩn bị đầy đủ dụng cụ và phụ tùng, quá trình thay thế thường khoảng 15‑30 phút. Thời gian có thể lâu hơn nếu cần kiểm tra kỹ lưỡng các dây nối hoặc thay cả hộp relay.

7. Kết luận

Air conditioner relay là một thành phần không thể thiếu trong hệ thống làm mát của Toyota Previa. Việc hiểu rõ cấu tạo, chức năng và các nguyên nhân gây hỏng giúp bạn nhanh chóng xác định vấn đề và thực hiện các biện pháp khắc phục một cách hiệu quả. Với hướng dẫn chi tiết về kiểm tra điện áp, đo điện trở và quy trình thay thế, ngay cả người không chuyên cũng có thể tự tin thực hiện công việc này tại nhà, giảm thiểu chi phí bảo dưỡng và duy trì hiệu suất làm lạnh tối ưu cho xe.

Những điểm quan trọng cần nhớ:

Kiểm tra điện áp và âm thanh “click” là bước đầu tiên để chẩn đoán.
Sử dụng relay OEM hoặc phụ tùng chất lượng, đảm bảo mã part khớp.
Thực hiện bảo dưỡng định kỳ cho hộp relay và các dây nối để tránh hỏng sớm.
Khi có bất kỳ dấu hiệu bất thường nào (không có gió lạnh, tiếng click lạ, mùi khét), hãy kiểm tra rơ le ngay để tránh hỏng nặng hơn cho máy nén.

Hy vọng bài viết đã cung cấp cho bạn toàn bộ kiến thức cần thiết về air conditioner relay của Toyota Previa. Nếu bạn còn thắc mắc hoặc muốn chia sẻ kinh nghiệm sửa chữa, hãy để lại bình luận bên dưới. Chúc bạn luôn lái xe an toàn và thoải mái, dù trong bất kỳ điều kiện thời tiết nào!
