Mở Đầu
Trong thế giới ô tô hiện đại, việc nâng cấp, thay thế hoặc sửa chữa các bộ phận điện tử là một nhu cầu thường xuyên của nhiều chủ xe, đặc biệt là các dòng xe Toyota. Một trong những vấn đề phổ biến mà người dùng gặp phải là việc chuyển đổi đầu cắm 28 pins sang 12 pins (hoặc ngược lại) để phù hợp với các thiết bị phụ trợ như camera lùi, màn hình giải trí, bộ điều khiển âm thanh, hay các cảm biến thông minh. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, đầy đủ và chuyên sâu, giúp bạn hiểu rõ về quá trình chuyển đổi, các loại đầu cắm, công dụng, cách lắp đặt và những lưu ý quan trọng để tránh gặp phải các sự cố không mong muốn.
1. Tổng Quan Về Hệ Thống Đầu Cắm Điện Trong Xe Toyota

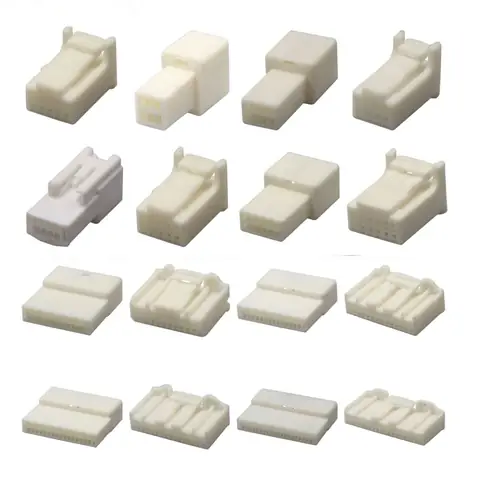

1.1. Đặc Điểm Của Đầu Cắm 28 Pins
- Số lượng chân (pins): 28 chân, thường được sử dụng cho các hệ thống phức tạp như camera 360 độ, hệ thống giải trí trung tâm, hoặc các bộ điều khiển đa chức năng.
- Công năng: Đảm bảo truyền tải tín hiệu video, audio, dữ liệu cảm biến, và nguồn điện một cách đồng thời.
- Tiêu chuẩn: Thường tuân theo chuẩn OBD-II hoặc các chuẩn riêng của Toyota (ví dụ: Toyota Multimedia Connector).
1.2. Đặc Điểm Của Đầu Cắm 12 Pins
- Số lượng chân: 12 chân, phổ biến hơn trong các phụ kiện cơ bản như camera lùi, cảm biến áp suất lốp, hoặc bộ điều khiển cửa sổ.
- Công năng: Chỉ truyền tải một vài tín hiệu cơ bản (video, nguồn điện, đất) và thường không hỗ trợ các tính năng phức tạp.
- Tiêu chuẩn: Thường là chuẩn JST hoặc các chuẩn mini connector của Toyota.
1.3. Lý Do Thường Xảy Ra Việc Chuyển Đổi
- Nâng cấp hệ thống giải trí: Lắp đặt màn hình gắn trên kính hoặc head unit mới cần kết nối với các nguồn tín hiệu hiện có.
- Thêm camera 360 độ: Hệ thống này cần nhiều tín hiệu hơn, do đó cần chuyển đổi từ 12 pins sang 28 pins hoặc ngược lại.
- Thay thế linh kiện hỏng: Khi một đầu cắm bị hỏng, việc thay thế bằng loại có số chân khác là cách nhanh chóng để khắc phục.
- Cải tiến tính năng: Thêm cảm biến, bộ điều khiển đa chức năng, hoặc hệ thống hỗ trợ lái tự động.
2. Các Loại Đầu Cắm 28 Pins và 12 Pins Thông Dụng Trên Xe Toyota
| Loại đầu cắm | Số pins | Vị trí lắp đặt | Ứng dụng chính | Điện áp (V) | Tín hiệu truyền |
|---|---|---|---|---|---|
| Toyota Multimedia Connector | 28 | Bảng điều khiển trung tâm | Hệ thống giải trí, camera 360° | 12V | Video, audio, CAN, nguồn |
| Toyota CAN Bus Connector | 28 | Gầm xe, khu vực ECU | Thông tin động cơ, ABS | 12V | CAN bus |
| JST-XH | 12 | Cửa sau, khu vực camera lùi | Camera lùi, cảm biến | 12V | Video, nguồn, ground |
| Mini Molex | 12 | Khu vực điều khiển cửa | Điều khiển cửa, gạt sương mù | 12V | Điều khiển, nguồn |
| OBD-II Extension | 28 | Bên dưới vô-lăng | Đọc dữ liệu OBD, chẩn đoán | 12V | CAN, K-line, L-line |
3. Nguyên Tắc Cơ Bản Khi Thực Hiện Đổi Đầu Cắm
3.1. Kiểm Tra Sơ Đồ Dây Điện (Wiring Diagram)
- Tìm kiếm tài liệu: Hầu hết các mẫu xe Toyota có sẵn sơ đồ dây điện trên internet hoặc trong sách hướng dẫn bảo trì.
- Xác định tín hiệu: Đánh dấu các chân truyền video, audio, nguồn, đất và các tín hiệu dữ liệu (CAN, K-line, L-line).
3.2. Đánh Giá Nhu Cầu Thực Tế
- Bạn cần gì? Xác định bạn muốn truyền tải video, âm thanh, dữ liệu hay chỉ nguồn.
- Số lượng chân cần thiết: Nếu chỉ cần video và nguồn, 12 pins có thể đủ; nếu cần CAN bus và các cảm biến, bạn sẽ cần 28 pins.
3.3. Lựa Chọn Bộ Đổi Đầu Cắm (Adapter)
Có thể bạn quan tâm: Ấm Lượng & An Toàn: Hướng Dẫn Đặt Áp Suất Lốp 215/60r16 Cho Toyota Camry
- Adapter 28 → 12 pins: Thường có sẵn trên thị trường, bao gồm các mạch chuyển đổi tín hiệu CAN sang tín hiệu analog nếu cần.
- Adapter 12 → 28 pins: Thường kèm theo mạch khuếch đại nguồn và chuyển đổi tín hiệu video sang đa kênh.
3.4. Kiểm Tra Tính Tương Thích
- Kiểm tra độ tương thích phần mềm: Một số head unit yêu cầu phần mềm hỗ trợ để nhận tín hiệu từ các cảm biến.
- Kiểm tra công suất: Đảm bảo nguồn cung cấp đủ cho thiết bị mới (thường 12V, 1-2A cho camera, 3-5A cho màn hình).
4. Quy Trình Thực Hiện Đổi Đầu Cắm 28 Pins Sang 12 Pins
Bước 1: Chuẩn Bị Dụng Cụ
| Dụng cụ | Mô tả | Ghi chú |
|---|---|---|
| Đầu cắm 28 pins gốc | Để xác định vị trí các chân | Bảo quản cẩn thận |
| Đầu cắm 12 pins mới | Để lắp vào thiết bị mới | Chọn loại phù hợp (JST, Molex) |
| Bộ chuyển đổi (adapter) | Đảm bảo tín hiệu đi đúng | Kiểm tra điện áp đầu ra |
| Dụng cụ cắt, bấm, bóc dây | Dây cáp, dây dài | Dụng cụ cách điện |
| Đèn LED kiểm tra điện áp | Kiểm tra nguồn và đất | Nên có đa năng |
| Thước đo điện trở (multimeter) | Kiểm tra nối continuity | Đảm bảo không ngắn mạch |
| Băng keo cách điện, dây bọc silicone | Bảo vệ các đầu nối | Đảm bảo độ bền |
Bước 2: Ngắt Nguồn Điện
- Tắt khóa xe và tháo cáp âm thanh: Rút cáp âm thanh (negative) ra khỏi bình ắc quy để tránh rủi ro ngắn mạch.
- Đợi 10-15 phút: Đảm bảo các mạch điện đã xả hoàn toàn.
Bước 3: Xác Định Vị Trí Đầu Cắm Gốc
- Mở bảng điều khiển trung tâm: Sử dụng dụng cụ tháo trần để mở nắp.
- Tìm đầu cắm 28 pins: Thông thường nằm gần đầu ra video hoặc nguồn cấp điện.
- Ghi lại vị trí các chân: Dùng bút màu hoặc giấy ghi chú để nhớ.
Bước 4: Kiểm Tra Tín Hiệu Trên Các Chân
- Sử dụng multimeter: Đo điện áp, đất và tín hiệu data trên từng chân.
- Ghi lại kết quả: Đánh dấu các chân truyền video (thường là màu vàng), nguồn (đỏ), đất (đen).

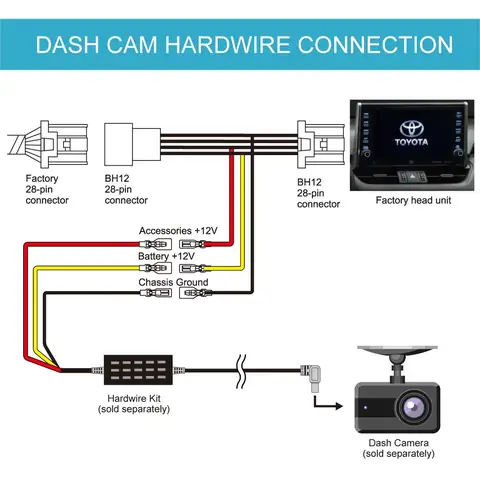

Bước 5: Lắp Đặt Adapter 28 → 12 Pins
- Gắn adapter vào đầu cắm 28 pins: Đảm bảo các chân khớp đúng.
- Kết nối dây đến đầu cắm 12 pins: Sử dụng dây bọc silicone để tránh rung lắc.
- Kiểm tra lại continuity: Đảm bảo không có dây nào bị lỏng hoặc chập.
Bước 6: Kiểm Tra Hoạt Động
- Kết nối lại bình ắc quy: Đặt lại cáp âm thanh.
- Khởi động xe và bật thiết bị phụ trợ: Kiểm tra hình ảnh video, âm thanh và các chức năng khác.
- Điều chỉnh nếu cần: Nếu tín hiệu video không ổn định, kiểm tra lại các chân video và nguồn.
Bước 7: Đóng Gói và Hoàn Thiện
- Bọc các đầu nối bằng băng keo cách điện: Đảm bảo không có tiếp xúc ngắn.
- Lắp lại bảng điều khiển: Đóng nắp và kiểm tra lại các nút bấm.
- Kiểm tra lại toàn bộ hệ thống: Đảm bảo không có lỗi cảnh báo trên màn hình.
5. Quy Trình Thực Hiện Đổi Đầu Cắm 12 Pins Sang 28 Pins
Bước 1: Lập Kế Hoạch
Có thể bạn quan tâm: 2020 Toyota Tacoma For Sale Columbia – Hướng Dẫn Mua Xe Pickup Đỉnh Cao Cho Người Yêu Thích Địa Hình
- Xác định mục tiêu: Thêm camera 360°, hệ thống giải trí mới, hoặc cảm biến.
- Kiểm tra không gian lắp đặt: Đảm bảo có đủ chỗ cho đầu cắm 28 pins mới.
Bước 2: Chuẩn Bị Dụng Cụ và Phụ Kiện
- Adapter 12 → 28 pins: Chọn loại có mạch chuyển đổi CAN bus nếu cần.
- Dây cáp dài hơn: Đối với các thiết bị mới có vị trí lắp đặt xa hơn.
- Công cụ cắt, bóc, hàn: Đối với các kết nối tùy chỉnh.
Bước 3: Ngắt Nguồn và Tháo Đầu Cắm Cũ
- Tương tự như quy trình trên, ngắt nguồn và tháo đầu cắm 12 pins cũ.
Bước 4: Lắp Đặt Đầu Cắm 28 Pins Mới
- Gắn adapter 12 → 28 pins vào đầu cắm 12 pins gốc.
- Kết nối dây tới các thiết bị mới: Đảm bảo các chân video, nguồn, CAN bus được nối đúng.
- Kiểm tra continuity và điện áp.
Bước 5: Kiểm Tra Hoạt Động
- Bật xe và kiểm tra các chức năng mới: Camera 360°, màn hình giải trí, cảm biến.
- Kiểm tra các lỗi trên OBD: Nếu có lỗi, có thể cần lập trình lại ECU hoặc head unit.
Bước 6: Hoàn Thiện
- Bọc các đầu nối.
- Lắp lại các bộ phận.
- Kiểm tra lại toàn bộ hệ thống.
6. Những Lưu Ý Quan Trọng Khi Đổi Đầu Cắm
6.1. Độ Tin Cậy Của Adapter
- Chọn thương hiệu uy tín: Các nhà sản xuất như Metra, Scosche, hoặc các hãng phụ tùng Toyota chính hãng thường cung cấp sản phẩm chất lượng.
- Kiểm tra chứng nhận CE/UL: Đảm bảo an toàn điện.
6.2. Độ Thông Thái Của Đường Dây
- Sử dụng dây có lớp bọc chịu nhiệt: Tránh hỏng khi xe nóng.
- Độ dày (gauge) phù hợp: Đối với nguồn cấp lớn, nên dùng dây 18-20 AWG.
6.3. Tương Thích Phần Mềm
- Cập nhật firmware cho head unit hoặc camera: Nhiều khi cập nhật phần mềm là cần thiết để nhận tín hiệu mới.
- Cấu hình lại cài đặt trong menu xe: Chẳng hạn bật chế độ camera 360°.
6.4. Kiểm Tra Lỗi Trên OBD-II
Có thể bạn quan tâm: 2020 Toyota Supra Tuning: Những Cải Tiến Trước Khi Đánh Thức Động Cơ Đỉnh Cao
- Sử dụng máy chẩn đoán OBD-II để đọc mã lỗi sau khi lắp đặt.
- Xóa mã lỗi nếu cần, và kiểm tra lại.
6.5. An Toàn Khi Làm Việc Với Hệ Thống Điện
- Luôn luôn ngắt nguồn trước khi thao tác.
- Đeo găng tay cách điện và làm việc trên bề mặt khô ráo.
- Tránh làm hỏng các dây cáp do kéo mạnh.
7. Các Lỗi Thường Gặp Khi Đổi Đầu Cắm và Cách Khắc Phục
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Màn hình đen, không có video | Dây video không đúng chân, hoặc tín hiệu bị mất | Kiểm tra lại chân video, dùng multimeter đo điện áp video (0.7-1V) |
| Âm thanh rè, không rõ | Đấu nối âm thanh sai chỗ hoặc không có ground | Đảm bảo ground được nối đúng, kiểm tra dây âm thanh |
| Cảnh báo “Camera không hoạt động” | Đầu cắm không cung cấp đủ nguồn hoặc tín hiệu CAN bị mất | Kiểm tra nguồn 12V, kiểm tra CAN bus bằng OBD |
| Mã lỗi P0A8 (Camera không hoạt động) | Hệ thống ECU không nhận tín hiệu camera | Kiểm tra lại kết nối CAN, cập nhật firmware |
| Đèn báo lỗi ABS/ESC | Nối sai chân CAN bus | Đảm bảo chân CAN H và CAN L được nối đúng, không chập đất |
8. So Sánh Các Phương Pháp Đổi Đầu Cắm
| Phương pháp | Ưu điểm | Nhược điểm | Thời gian thực hiện |
|---|---|---|---|
| Sử dụng Adapter có sẵn | Nhanh, không cần hàn | Giới hạn tính năng, có thể không hỗ trợ đầy đủ tín hiệu | 30-60 phút |
| Lắp dây tùy chỉnh (custom wiring) | Tùy chỉnh tối đa, hỗ trợ mọi tín hiệu | Yêu cầu kỹ năng hàn, thời gian lâu | 2-4 giờ |
| Thay đổi toàn bộ head unit | Đảm bảo tương thích hoàn toàn | Chi phí cao, cần lập trình lại | 3-5 giờ (kèm thời gian lập trình) |
| Sử dụng module chuyển đổi CAN → analog | Hỗ trợ các tín hiệu dữ liệu phức tạp | Cần nguồn cấp riêng, có thể gây nhiễu | 1-2 giờ |
9. Đánh Giá Chi Phí và Lợi Ích
9.1. Chi Phí Dự Kiến
| Hạng mục | Giá (VNĐ) | Ghi chú |
|---|---|---|
| Adapter 28 → 12 pins (có CAN) | 1.200.000 – 2.000.000 | Tùy chất lượng |
| Dây cáp và phụ kiện | 300.000 – 800.000 | Dây bảo vệ, băng keo |
| Công cụ (nếu chưa có) | 500.000 – 1.500.000 | Multimeter, dụng cụ hàn |
| Labor (nếu thuê thợ) | 500.000 – 1.200.000/giờ | Thông thường 2-3 giờ |
Tổng cộng: Khoảng 2.5 – 5 triệu VNĐ cho một dự án chuyển đổi cơ bản.
9.2. Lợi Ích Khi Đổi Đầu Cắm
- Nâng cấp tính năng: Thêm camera 360°, màn hình giải trí, cảm biến thông minh.
- Cải thiện an toàn: Hệ thống camera lùi và 360° giúp giảm va chạm.
- Tăng giá trị xe: Xe được trang bị công nghệ mới sẽ có giá bán cao hơn.
- Tiết kiệm chi phí: Thay vì thay toàn bộ hệ thống, chỉ đổi đầu cắm và dây cáp.
10. Kết Luận
Việc đổi đầu cắm 28 pins sang 12 pins (hoặc ngược lại) trên các mẫu xe Toyota không phải là một công việc quá phức tạp nếu bạn nắm vững kiến thức cơ bản về hệ thống điện xe, có sẵn các công cụ phù hợp và tuân thủ các bước an toàn. Bằng cách:
- Xác định nhu cầu thực tế (video, audio, CAN, nguồn).
- Lựa chọn adapter hoặc tự lắp dây phù hợp.
- Thực hiện các bước ngắt nguồn, kiểm tra chân cắm và đảm bảo continuity.
- Kiểm tra lại toàn bộ hệ thống sau khi lắp đặt.
Bạn sẽ có thể hoàn thành dự án một cách nhanh chóng, an toàn và đạt được những tính năng mong muốn cho chiếc Toyota của mình. Hãy luôn nhớ rằng, an toàn luôn là ưu tiên số một; nếu bạn không tự tin vào khả năng của mình, việc nhờ đến các chuyên gia hoặc trung tâm bảo dưỡng uy tín là một lựa chọn thông minh.
Nếu bạn đang cân nhắc nâng cấp hệ thống điện trên xe Toyota, hãy cân nhắc kỹ lưỡng các yếu tố về chi phí, thời gian và độ phức tạp của công việc. Hy vọng bài viết đã cung cấp cho bạn đầy đủ thông tin và hướng dẫn chi tiết để thực hiện việc đổi đầu cắm 28 pins to 12 pins Toyota một cách thành công. Chúc bạn thành công và lái xe an toàn!
