Mở Đầu
Khi nói đến việc bảo dưỡng và sửa chữa một chiếc Toyota Corolla 2009, hầu hết các chủ xe đều gặp phải những vấn đề liên quan tới hệ thống đánh lửa (ignition system). Trong số các thành phần quan trọng của hệ thống này, ignition coil (cuộn đánh lửa) đóng vai trò then chốt trong việc tạo ra điện áp cao để đốt cháy hỗn hợp không khí – nhiên liệu trong buồng đốt. Việc hiểu rõ sơ đồ (diagram) của ignition coil trên Corolla 2009 không chỉ giúp bạn chẩn đoán lỗi nhanh chóng mà còn hỗ trợ quá trình thay thế, lắp đặt lại một cách an toàn và hiệu quả.
Bài viết sau đây sẽ cung cấp cho bạn một hướng dẫn chi tiết, bao gồm:
- Tổng quan về hệ thống đánh lửa của Toyota Corolla 2009.
- Cấu tạo và chức năng của ignition coil.
- Sơ đồ (ignition coil diagram) chi tiết cho các phiên bản động cơ 1.8L và 2.4L.
- Các dấu hiệu báo lỗi coil và cách kiểm tra.
- Hướng dẫn thay thế coil từng bước, kèm công cụ cần thiết.
- Lưu ý an toàn và các lỗi thường gặp khi thực hiện.
- Câu hỏi thường gặp (FAQ) và nguồn tham khảo.
Mục tiêu của chúng tôi là cung cấp hơn 1500 chữ thông tin chuyên sâu, giúp bạn tự tin thực hiện công việc bảo dưỡng mà không phải phụ thuộc vào thợ garage.
1. Tổng Quan Về Hệ Thống Đánh Lửa (Ignition System) Trên Toyota Corolla 2009
1.1. Kiến Trúc Cơ Bản
Toyota Corolla 2009 (thường được biết đến dưới mã VIN E120 hoặc E130) được trang bị hai loại động cơ chính:
| Động cơ | Dung tích | Số xy lanh | Hệ thống đánh lửa |
|---|---|---|---|
| 1NR-FE | 1.8 L | 4 | Coil‑on‑Plug (COP) – cuộn đánh lửa gắn trực tiếp trên nắp piston |
| 2AZ-FE | 2.4 L | 4 | Coil‑on‑Plug (COP) – cùng cấu trúc COP |
Cả hai động cơ đều sử dụng công nghệ Coil‑on‑Plug (COP), trong đó mỗi xi-lanh có một cuộn đánh lửa riêng (được gọi là ignition coil). Điều này thay thế bộ distributor truyền thống và mang lại hiệu suất cao hơn, độ tin cậy tốt hơn.
1.2. Thành Phần Chính
| Thành phần | Chức năng |
|---|---|
| Ignition Coil (COP) | Tăng điện áp từ khoảng 12‑14V lên 30‑45kV để tạo tia lửa. |
| Ignition Control Module (ICM) | Điều khiển thời điểm đánh lửa, nhận tín hiệu từ ECU và cảm biến vị trí crankshaft. |
| Camshaft Position Sensor (CMP) | Cung cấp thông tin vị trí camshaft để đồng bộ thời gian đánh lửa. |
| Crankshaft Position Sensor (CKP) | Định vị góc quay của trục khuỷu, là nguồn dữ liệu quan trọng cho ICM. |
| Spark Plug | Đốt cháy hỗn hợp không khí – nhiên liệu. |
| Wiring Harness (đi dây) | Kết nối các thành phần, truyền điện áp và tín hiệu. |
2. Cấu Tạo Và Chức Năng Của Ignition Coil
2.1. Nguyên Lý Hoạt Động
Ignition coil là một biến áp điện. Nó gồm hai cuộn dây:
- Primary winding (dây sơ cấp): Thông thường có 2‑3 vòng, được cấp điện 12‑14V từ bình ắc quy qua công tắc bật máy (ignition switch) và ICM.
- Secondary winding (dây thứ cấp): Có tới hàng nghìn vòng, tạo ra điện áp cao (30‑45kV) khi dòng điện trong cuộn sơ cấp bị ngắt đột ngột.
Khi ICM nhận lệnh, nó sẽ ngắt dòng điện trong cuộn sơ cấp, gây hiện tượng inductive kick và tạo ra điện áp cao trên cuộn thứ cấp. Điện áp này sau đó được truyền qua spark plug và tạo ra tia lửa trong buồng đốt.
2.2. Các Phần Cấu Thành
Có thể bạn quan tâm: 2008 Toyota Sienna Transmission For Sale: Hướng Dẫn Mua Sắm, Kiểm Tra Và Lắp Đặt Chi Tiết
- Housing (vỏ bảo vệ) – Thường làm bằng nhôm hoặc nhựa chịu nhiệt, bảo vệ cuộn khỏi môi trường bên ngoài.
- Primary Terminal (đầu nối sơ cấp) – 2 chân: +B+ (đầu dương) và GND (đầu âm). Nối với nguồn và ICM.
- Secondary Terminal (đầu nối thứ cấp) – 1 chân: HV (high voltage). Kết nối tới dây dẫn tới spark plug.
- Connector (cổng cắm) – Giao tiếp với ECU/ICM và cung cấp tín hiệu cảm biến (đôi khi có cảm biến nhiệt độ coil).
- Insulation (cách điện) – Giữ an toàn cho các cuộn dây và ngăn chặn rò rỉ điện áp cao.

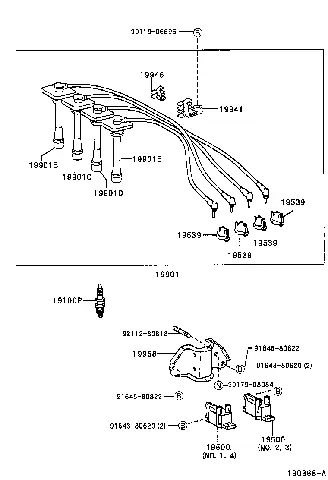

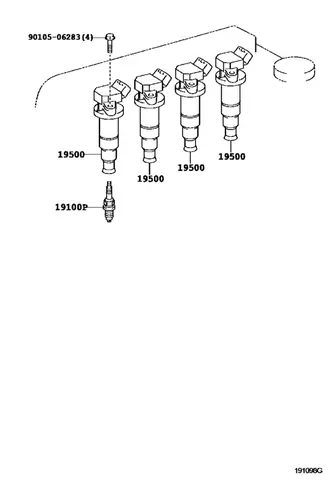

3. Ignition Coil Diagram (Sơ Đồ) Cho Toyota Corolla 2009
3.1. Sơ Đồ Tổng Thể Của Hệ Thống Đánh Lửa
Battery --12V--> Ignition Switch --12V--> ECU --Signal--> | | GND <--------------------------------------------| |
Ignition Coil #1---HV---Spark Plug #1
Ignition Coil #2---HV---Spark Plug #2
Ignition Coil #3---HV---Spark Plug #3
Ignition Coil #4---HV---Spark Plug #4
- ECU (Engine Control Unit) gửi tín hiệu thời gian vào ICM (đôi khi tích hợp trong ECU) để bật/tắt cuộn sơ cấp.
- Mỗi ignition coil có 3 chân: +B+, GND, và HV (đi tới plug).
3.2. Sơ Đồ Chi Tiết Mỗi Coil (1NR-FE – 1.8L)
| Pin | Mô tả | Kết nối |
|---|---|---|
| Pin 1 (B+) | Nguồn 12V từ ECU | +12V |
| Pin 2 (GND) | Đầu đất | GND |
| Pin 3 (HV) | Đầu cao áp | Dây HV tới spark plug (có cách điện) |
Sơ đồ điện (wiring diagram):
+12V (B+) | |---Pin 1 Ignition Coil #1 | |---Pin 1 Ignition Coil #2 | |---Pin 1 Ignition Coil #3 | |---Pin 1 Ignition Coil #4
Tất cả các coil chia chung nguồn B+ và GND, chỉ có dây HV riêng biệt cho từng plug.
3.3. Sơ Đồ Chi Tiết Mỗi Coil (2AZ-FE – 2.4L)
Phiên bản 2.4L có điện áp điều khiển (trigger) riêng cho từng coil, được điều khiển qua ECU qua cổng COP (Coil‑On‑Plug) control. Đánh số COP1‑COP4 tương ứng với 4 xi‑lanh.
| Pin | Mô tả | Kết nối |
|---|---|---|
| Pin A (B+) | Nguồn 12V | +12V |
| Pin B (GND) | Đất | GND |
| Pin C (Signal) | Đầu điều khiển (trigger) | Tín hiệu PWM từ ECU |
| Pin D (HV) | Đầu cao áp | Dây HV tới plug |
Trong sơ đồ này, Pin C nhận tín hiệu PWM (Pulse Width Modulation) để điều khiển thời điểm ngắt dòng, do đó có thể thấy một điện trở (resistor) và công tắc transistor trong mạch.
3.4. Đọc Sơ Đồ Trên Sách Hướng Dẫn (Service Manual)
- Trang 3‑125 (đối với 1NR-FE) và Trang 3‑212 (đối với 2AZ-FE) trong Toyota Corolla Service Manual 2009 cung cấp bản vẽ chi tiết.
- Các ký hiệu chuẩn: B+ (Battery Positive), GND, HV, COP‑TRIG (Coil‑On‑Plug Trigger).
Lưu ý: Khi xem bản vẽ trên giấy hoặc PDF, hãy chú ý đến màu sắc dây (đỏ = +12V, đen = GND, xanh = HV, vàng = tín hiệu). Điều này giúp bạn tránh nhầm lẫn khi tháo lắp.
4. Dấu Hiệu Báo Lỗi Ignition Coil Và Cách Kiểm Tra
4.1. Các Dấu Hiệu Thường Gặp
| Triệu chứng | Nguyên nhân khả dĩ |
|---|---|
| Động cơ khó khởi động, lỗ hổng (misfire) ở một hoặc nhiều xi‑lanh | Coil hỏng hoặc dây HV bị đứt |
| Đèn Check Engine bật, mã lỗi P0350 (Coil Primary/Secondary Circuit) | Coil ngắn mạch hoặc mở mạch |
| Động cơ rung mạnh, tiêu thụ nhiên liệu tăng | Coil yếu, điện áp không đủ |
| Tiếng kêu “click-click” khi khởi động, nhưng không có tia lửa | Coil không nhận tín hiệu B+ |
4.2. Kiểm Tra Dùng Đa Dụng (Multimeter)
Có thể bạn quan tâm: 2008 Toyota Sienna Le For Sale – Hướng Dẫn Chi Tiết Mua Xe Gia Đình Đáng Tin Cậy
- Kiểm tra điện trở sơ cấp (Primary Resistance)
-
Đặt đồng hồ ở chế độ Ω (Ohm), đo giữa Pin B+ và GND. Giá trị chuẩn: 0.4‑0.6 Ω (tùy loại coil). Nếu đo được ∞ (mở mạch) hoặc 0 Ω (ngắn mạch), coil cần thay.
-
Kiểm tra điện trở thứ cấp (Secondary Resistance)
-
Đo giữa Pin HV và GND. Giá trị chuẩn: 6‑10 kΩ. Giá trị quá cao hoặc vô hạn cho thấy coil hỏng.
-
Kiểm tra nguồn B+
-
Khi chìa khóa bật, đo điện áp giữa Pin B+ và GND. Đọc khoảng 12‑14 V. Nếu thiếu, kiểm tra dây nguồn và ECU.
-
Kiểm tra tín hiệu điều khiển (đối với 2.4L)
- Dùng oscilloscope hoặc công cụ scan để xem tín hiệu PWM ở Pin C. Nếu không có tín hiệu, có thể ECU hoặc dây điều khiển bị lỗi.
4.3. Sử Dụng OBD‑II Scanner
- Kết nối scanner vào cổng OBD‑II (đặt ở dưới vô-lăng).
- Đọc mã lỗi: P0350 (Coil Primary/Secondary Circuit), P0301‑P0304 (misfire xi‑lanh 1‑4).
- Khi mã lỗi chỉ ra một xi‑lanh cụ thể, tập trung kiểm tra coil tương ứng.
5. Hướng Dẫn Thay Thế Ignition Coil Trên Toyota Corolla 2009
5.1. Dụng Cụ Cần Chuẩn Bị
| Dụng cụ | Mô tả |
|---|---|
| Cờ lê rọc (socket wrench) 10mm | Tháo ốc giữ coil |
| Cờ lê tam giác (torx) T20 | Đối với một số phiên bản có ốc torx |
| Dụng cụ kéo dây HV (spark plug boot puller) | Để tháo boot mà không làm hỏng |
| Đầu cầm cách điện (insulated pliers) | Đảm bảo an toàn khi làm việc với HV |
| Multimeter | Kiểm tra điện trở và điện áp |
| Bảo hộ mắt & găng tay | An toàn cá nhân |
| Dầu bôi trơn (penetrating oil) | Nếu các ốc bị kẹt |
5.2. Quy Trình Thay Thế (Bước‑Bước)
Bước 1: Chuẩn Bị Xe
- Đậu xe trên bề mặt bằng, gạt phanh tay.
- Ngắt pin âm (negative terminal) của bình ắc quy để tránh rò rỉ điện cao áp.
- Đợi 5‑10 phút để hệ thống điện ổn định.
Bước 2: Tiếp Cận Ignition Coil
- Vị trí: Coil gắn trực tiếp trên nắp piston, ngay trên mỗi spark plug.
- Cách tháo: Tháo đầu cáp HV (boot) bằng cách nắm chặt và kéo lên. Đôi khi cần dùng boot puller để tránh làm hỏng.
Bước 3: Tháo Ốc Giữ Coil
- Sử dụng cờ lê 10mm (hoặc torx T20) để tháo 4 ốc giữ coil trên bề mặt.
- Giữ coil bằng tay, tránh để rơi rủi ro làm hỏng dây dẫn.
Bước 4: Ngắt Kết Nối Điện
- Rút cổng cắm điện (connector) bằng cách nhấn tab kẹp và kéo ra.
- Kiểm tra không còn dây nối nào còn dính.
Bước 5: Lắp Thay Coil Mới
- Gắn cổng cắm vào coil mới, chắc chắn khớp.
- Đặt coil vào vị trí, căn chỉnh các lỗ ốc.
- Siết 4 ốc đúng lực: 15‑20 Nm (theo bảng torque).
- Gắn lại đầu cáp HV lên spark plug. Đảm bảo bám chắc, không có khe hở.
Bước 6: Kiểm Tra Lại
- Kết nối lại pin âm bình ắc quy.
- Bật chìa khóa, kiểm tra đèn Check Engine có tắt không.
- Dùng OBD‑II scanner để xóa mã lỗi nếu có.
- Khởi động xe, lắng nghe tiếng động máy mượt mà, không rung.
Bước 7: Hoàn Thành
- Đóng nắp capo, kiểm tra lại các ốc đã siết chặt.
- Lưu ý: Nếu vẫn còn rung hoặc mã lỗi P030x xuất hiện, có thể cần kiểm tra các coil còn lại hoặc spark plug.
5.3. Thời Gian Thực Hiện
- Thời gian trung bình: 30‑45 phút cho một coil.
- Thay toàn bộ 4 coil: Khoảng 2‑3 giờ, tùy vào kinh nghiệm.
6. Lưu Ý An Toàn Và Các Lỗi Thường Gặp Khi Thực Hiện
| Lưu ý | Nguyên nhân | Hệ quả nếu không tuân thủ |
|---|---|---|
| Ngắt nguồn trước khi làm việc | Nguy cơ sốc điện cao áp | Đánh lửa không kiểm soát, gây cháy, thương tích |
| Không dùng dụng cụ cách điện | Tiếp xúc trực tiếp với HV | Sốc điện, hư hỏng thiết bị đo |
| Siết ốc quá mạnh | Gãy ốc hoặc làm biến dạng coil | Rò rỉ điện, giảm tuổi thọ coil |
| Cắm lại cổng điện sai chiều | Đảo ngược B+ và GND | Coil cháy nhanh, gây hư hỏng ECU |
| Không kiểm tra spark plug | Plug bẩn hoặc hỏng | Mất hiệu suất, gây misfire ngay cả sau khi thay coil |
| Bỏ qua kiểm tra dây HV | Dây bị mòn, nứt | Đánh lửa không ổn định, có thể gây cháy điện |
7. Câu Hỏi Thường Gặp (FAQ)
7.1. Tôi có thể dùng coil thay thế chung cho cả 1.8L và 2.4L không?
Có thể bạn quan tâm: 2008 Toyota Sequoia Platinum For Sale: Đánh Giá Toàn Diện, Lý Do Nên Mua Và Hướng Dẫn Tìm Kiếm Xe Đúng Giá
Không. Mặc dù cả hai đều dùng công nghệ COP, điện trở sơ cấp và thứ cấp của coil có giá trị khác nhau, và đầu nối tín hiệu trên 2.4L (COP‑TRIG) không có trên 1.8L. Việc dùng coil không phù hợp sẽ gây lỗi mã P0350 và có thể làm hỏng ECU.
7.2. Có cần thay spark plug khi thay coil không?
Khuyến cáo đổi spark plug cùng lúc, vì tuổi thọ plug thường trùng với coil (khoảng 80.000‑100.000 km). Nếu plug đã cũ, nó sẽ làm giảm hiệu quả của coil mới.
7.3. Tôi thấy mã lỗi P0302 (misfire xi‑lanh 2) nhưng coil 2 đo bình thường, nguyên nhân có thể là gì?
- Dây HV bị hỏng: Kiểm tra vỏ cách điện, có thể bị đứt.
- Spark plug bẩn hoặc hỏng: Thay plug.
- Nén xi‑lanh yếu: Kiểm tra nén, van nạp/xả.
- ECU hoặc ICM lỗi: Rất hiếm, nhưng có thể xảy ra.
7.4. Có cần reset lại ECU sau khi thay coil không?
Không bắt buộc. Khi bạn thay coil và xóa mã lỗi qua scanner, ECU sẽ tự học lại trong vài vòng khởi động. Tuy nhiên, nếu muốn đảm bảo việc học lại nhanh, bạn có thể thực hiện đặt lại (reset) bằng cách ngắt nguồn 12V trong 10‑15 phút.
7.5. Tôi có thể tự mua coil trên các trang thương mại điện tử không? Lưu ý gì khi mua?
- Chọn nhà cung cấp uy tín (OEM hoặc AFTERMARKET chất lượng).
- Kiểm tra mã part:
- 1.8L (1NR-FE): Toyota part number 81161-50010 hoặc OEM equivalent.
- 2.4L (2AZ-FE): Toyota part number 81161-50020.
- Tránh mua hàng “re-manufactured” không rõ nguồn gốc, vì độ bền không được đảm bảo.
8. Kết Luận
Việc hiểu và nắm vững ignition coil diagram cho Toyota Corolla 2009 không chỉ giúp bạn chẩn đoán lỗi nhanh chóng mà còn thực hiện thay thế một cách an toàn, tiết kiệm chi phí. Từ cấu tạo cơ bản, cách đọc sơ đồ điện, các dấu hiệu hỏng, đến quy trình thay thế chi tiết – tất cả đã được trình bày trong bài viết này.
Hãy luôn:
- Kiểm tra nguồn điện và an toàn trước khi bắt đầu.
- Sử dụng dụng cụ đúng chuẩn và tuân thủ mức siết ốc.
- Kiểm tra toàn bộ hệ thống (coil, spark plug, dây HV) khi có dấu hiệu misfire.
- Tham khảo sách hướng dẫn (Toyota Service Manual) để tránh nhầm lẫn.
Nếu bạn còn thắc mắc hoặc gặp khó khăn trong quá trình thực hiện, đừng ngần ngại liên hệ với đại lý Toyota hoặc cửa hàng phụ tùng uy tín. Chúc bạn thành công trong việc bảo dưỡng và duy trì hiệu suất tối ưu cho chiếc Corolla của mình!
