Giới Thiệu Tổng Quan
Toyota Tundra năm 2004 là một trong những chiếc bán tải mạnh mẽ và bền bỉ nhất của hãng Nhật Bản. Được trang bị động cơ V8 4.7 lít hoặc 5.7 lít, chiếc Tundra này không chỉ nổi tiếng với khả năng kéo tải và vận hành ổn định mà còn có hệ thống xả (exhaust) được thiết kế để tối ưu hoá hiệu suất động cơ, giảm tiếng ồn và đáp ứng các tiêu chuẩn khí thải. Tuy nhiên, như bất kỳ hệ thống cơ khí nào, hệ thống xả của Tundra 2004 cũng không tránh khỏi các vấn đề hỏng hóc, rò rỉ, hoặc nhu cầu nâng cấp để đạt được âm thanh và hiệu suất mong muốn.
Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết, sâu sắc và thực tiễn về hệ thống xả của Toyota Tundra 2004, bao gồm:
- Cấu tạo và chức năng của hệ thống xả.
- Các bộ phận quan trọng và cách nhận biết dấu hiệu hỏng hóc.
- Quy trình bảo dưỡng định kỳ để kéo dài tuổi thọ.
- Các lỗi thường gặp và cách khắc phục.
- Lựa chọn nâng cấp: ống xả, muffler, catalytic converter, và các bộ kit hiệu suất.
- Lưu ý pháp lý và tiêu chuẩn khí thải tại Việt Nam.
- Chi phí dự kiến cho bảo trì và nâng cấp.
Hãy cùng nhau khám phá từng chi tiết để bạn có thể tự tin bảo trì, sửa chữa hoặc nâng cấp hệ thống xả của chiếc Toyota Tundra 2004, giúp xe luôn hoạt động ở mức tối ưu nhất.
1. Cấu Tạo Cơ Bản Của Hệ Thống Xả Toyota Tundra 2004

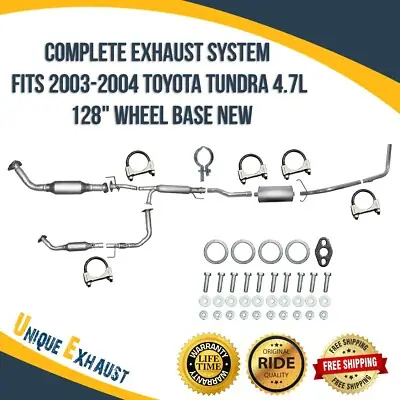

1.1. Các Thành Phần Chính
Hệ thống xả của Tundra 2004 bao gồm các bộ phận sau:
| Thành phần | Vị trí | Chức năng |
|---|---|---|
| Header (Collecter) | Gắn trực tiếp vào đầu xi-lanh | Thu thập khí thải từ các xy lanh, tăng hiệu suất bằng cách giảm áp suất ngược. |
| Oxygen Sensor (O₂ Sensor) | 2 vị trí: trước catalytic converter (upstream) và sau catalytic converter (downstream) | Đo lượng oxy trong khí thải, truyền dữ liệu cho ECU để điều chỉnh hỗn hợp nhiên liệu – không khí. |
| Catalytic Converter | Giữa header và muffler | Chuyển đổi các khí độc hại (CO, HC, NOx) thành CO₂, H₂O và N₂. |
| Resonator | Sau catalytic converter | Giảm tiếng ồn trung tần, cải thiện âm thanh. |
| Muffler (Silencer) | Cuối cùng | Giảm tiếng ồn tổng thể, định hướng âm thanh ra môi trường. |
| Exhaust Pipe (Tailpipe) | Từ muffler tới phía sau xe | Đưa khí thải ra môi trường, thường có kết cấu tròn hoặc vuông. |

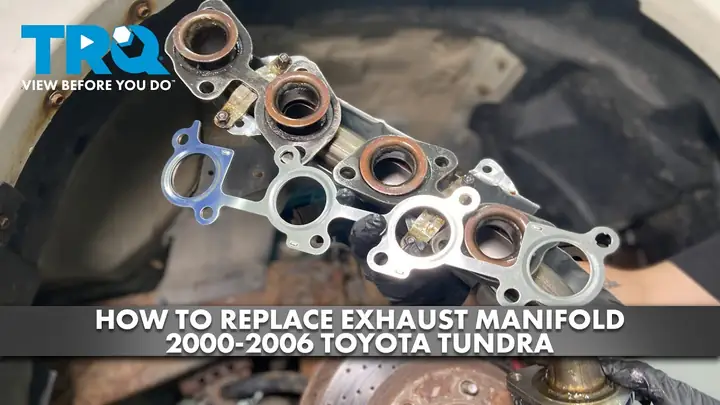

| Exhaust Manifold Gasket | Giữa header và block | Ngăn chặn rò rỉ khí thải. |
| Exhaust Hangers & Clamps | Trên toàn bộ hệ thống | Hỗ trợ giữ ống xả cố định, giảm rung lắc. |
1.2. Lưu Đồ Dòng Chảy Khí Thải
- Đầu xi-lanh → Header: Khí thải nóng được tạo ra trong quá trình đốt cháy, di chuyển nhanh qua header.
- Header → O₂ Sensor (upstream): Sensor đo lượng oxy, gửi tín hiệu tới ECU.
- Upstream → Catalytic Converter: Khí thải đi qua lớp xúc tác, phản ứng hóa học giảm độc tính.
- Catalytic Converter → O₂ Sensor (downstream): Sensor này kiểm tra hiệu suất của catalytic converter.
- Downstream → Resonator → Muffler: Giảm tiếng ồn, điều chỉnh âm thanh.
- Muffler → Tailpipe → Ngoại vi: Khí thải cuối cùng được thải ra môi trường.
1.3. Đặc Điểm Kỹ Thuật
| Thông số | Giá trị (đối với Tundra 2004 V8 5.7L) |
|---|---|
| Đường kính ống xả (đầu) | 2.5 – 3.0 inch |
| Đường kính ống xả (cuối) | 3.5 – 4.0 inch |
| Áp suất khí thải (max) | ~ 2.5 bar |
| Nhiệt độ khí thải (đỉnh) | 500 – 800°C |
| Tiêu chuẩn khí thải | US EPA Tier 2 (tại thời điểm sản xuất) |
2. Các Dấu Hiệu Cảnh Báo Hỏng Hóc Hệ Thống Xả
2.1. Tiếng Ồn Lạ
- Tiếng gõ, tiếng kêu “clunk” khi tăng tốc: Thường do muffler bị rách hoặc đinh ốc lỏng.
- Tiếng hùm “rumble” mạnh hơn bình thường: Có thể là ống xả rỉ sét, đứt hoặc cản trở (đồ cặn) trong muffler.
- Tiếng whistling (tiếng huýt) khi phanh: Đôi khi do cảm biến O₂ bị hỏng hoặc cầu dao rò rỉ khí thải.
2.2. Mùi Khí Thải Lạ
Có thể bạn quan tâm: 2004 Toyota Tacoma Headlights: Hướng Dẫn Toàn Diện Về Cách Thay Thế, Bảo Dưỡng Và Nâng Cấp
- Mùi thối, mùi xăng chưa cháy: Thường do cảm biến O₂ upstream lỗi, khiến ECU cung cấp hỗn hợp giàu nhiên liệu.
- Mùi khói đen dày đặc: Đánh dấu đánh lửa không đầy đủ, có thể là bộ phun nhiên liệu bị tắc hoặc cảm biến O₂ downstream không hoạt động.
2.3. Hiệu Suất Động Cơ Giảm
- Mất công suất, giảm mô-men xoắn: Khi catalytic converter bị tắc hoặc đầu xả bị rỉ sét, áp suất ngược tăng.
- Đánh lửa lỏng lẻo, rung máy: Có thể do rò rỉ khí thải trong manifold gây mất áp suất.
2.4. Đèn Check Engine Sáng
Khi ECU nhận tín hiệu bất thường từ cảm biến O₂, cảm biến áp suất khí thải (MAP) hoặc cảm biến nhiệt độ khí thải, mã lỗi sẽ được lưu lại (P0130 – P0141, P0420, v.v.). Đọc mã lỗi bằng máy scan sẽ giúp xác định vị trí vấn đề.
3. Quy Trình Bảo Dưỡng Định Kỳ Hệ Thống Xả
3.1. Kiểm Tra Thị Giác (Mỗi 12.000 – 24.000 km)
- Kiểm tra độ rỉ sét trên toàn bộ ống xả, đặc biệt là các khớp nối và vị trí gắn vào khung xe.
- Kiểm tra độ chặt của kẹp (clamps) và hangers; siết lại nếu lỏng.
- Nghe tiếng ồn khi khởi động và khi tăng tốc; ghi chú bất kỳ tiếng lạ nào.
3.2. Kiểm Tra Chức Năng Cảm Biến O₂ (Mỗi 30.000 km)
- Dùng máy scan để đọc giá trị voltage của cảm biến O₂ upstream và downstream.
- Giá trị chuẩn: 0.1 – 0.9 V dao động nhanh (upstream) và ~0.45 V ổn định (downstream).
- Nếu giá trị không ổn định hoặc luôn ở mức cao/thấp, cần thay cảm biến.
3.3. Vệ Sinh Catalytic Converter (Mỗi 60.000 km)
- Rửa bằng dung dịch làm sạch catalytic converter (có bán trên thị trường) qua ống xả.
- Đảm bảo không dùng dung môi mạnh có thể phá hủy lớp xúc tác.
3.4. Thay Gối Đệm (Gasket) Khi Cần
- Khi phát hiện rò rỉ ở header hoặc catalytic converter, thay gasket mới để tránh mất áp suất và hư hỏng các bộ phận liền kề.
3.5. Kiểm Tra Hệ Thống Ống Xả Bằng Áp Suất
- Dùng pressure gauge đo áp suất khí thải tại đầu muffler khi xe đang chạy.
- Áp suất vượt 0.5 bar có thể là dấu hiệu tắc nghẽn.
4. Các Vấn Đề Thường Gặp Và Cách Khắc Phục
| Vấn đề | Nguyên nhân | Triệu chứng | Cách khắc phục |
|---|---|---|---|
| Rò rỉ khí thải ở header | Gasket hỏng, mối hàn lỏng | Mùi hôi, công suất giảm, tiếng gõ | Thay gasket, hàn lại nếu cần |
| Catalytic converter tắc | Đồ cặn, dầu nhờn, chất gây ô nhiễm | Đèn Check Engine (P0420), giảm công suất, tiếng xả “bị kẹt” | Thay hoặc làm sạch converter (đôi khi tái chế) |
| Muffler rách | Va chạm vật cứng, ăn mòn | Tiếng ồn lớn, rung lắc | Thay muffler mới hoặc hàn lại (tạm thời) |
| Cảm biến O₂ lỗi | Hư hỏng điện tử, bụi bẩn | Đèn Check Engine, tiêu thụ nhiên liệu tăng | Thay cảm biến mới |
| Đứt ống xả | Va chạm, ăn mòn | Tiếng “popping” khi tăng tốc, rung lắc | Thay đoạn ống bị hỏng bằng ống OEM hoặc aftermarket |
| Hangers lỏng | Độ bám kém, mòn | Ống xả rung lắc, tiếng ồn | Thay hoặc siết chặt hangers mới |
4.1. Hướng Dẫn Thay Catalytic Converter
Có thể bạn quan tâm: 2004 Toyota Sienna Interior: Khám Phá Thiết Kế, Tiện Nghi Và Đánh Giá Chi Tiết
- Chuẩn bị: Dụng cụ cờ lê, máy hàn, bộ cờ lê trục, bình nâng và găng tay chịu nhiệt.
- Nâng xe bằng bệ nâng, tháo bánh sau để tiếp cận dễ hơn.
- Tháo ống xả bằng cách nới lỏng các kẹp và ốc.
- Cắt bỏ catalytic converter cũ (nếu không thể tháo bằng ốc).
- Lắp đặt converter mới: Đảm bảo lớp gối đệm (gasket) được đặt đúng vị trí.
6 Siết chặt các ốc, kẹp lại, hạ xe xuống và kiểm tra rò rỉ.
4.2. Thay Muffler
- Cách 1: Tháo toàn bộ: Dùng cờ lê tháo các kẹp và ốc, rút muffler ra.
- Cách 2: Thay bằng kit “Muffler Delete” (nếu muốn tăng âm thanh): Lắp ống xả thẳng, giảm trọng lượng và giảm tiếng ồn.
Lưu ý: Ở Việt Nam, việc giảm tiếng ồn quá mức có thể vi phạm quy định về tiếng ồn giao thông. Kiểm tra luật địa phương trước khi thực hiện.
5. Nâng Cấp Hệ Thống Xả – Lựa Chọn Phù Hợp Với Mục Đích
5.1. Mục Đích “Âm Thanh Thể Thao” (Sporty Sound)
- Muffler sport/ performance: Thường có đường kính lớn hơn, giảm bớt các băng cản âm, tạo tiếng rầm mạnh mẽ.
- Resonator delete: Loại bỏ resonator để tăng âm thanh trầm, nhưng có thể làm tăng tiếng ồn không mong muốn.
- Pipe (Cat-back) System: Thay toàn bộ ống từ catalytic converter tới muffler bằng ống xoắn tròn hoặc vuông, giảm trở kháng và tăng âm.
5.2. Mục Đích “Hiệu Suất Động Cơ” (Performance)
- Header (Performance Manifold): Thay header gốc bằng loại tăng lưu lượng, giảm áp suất ngược, giúp tăng công suất ~5-10% tùy dung tích.
- High-flow catalytic converter: Sử dụng catalytic converter có thiết kế lưới mở rộng, giảm trở kháng nhưng vẫn giữ hiệu suất khử khí.
- Free-flow muffler: Muffler có thiết kế “straight-through” giảm áp suất ngược đáng kể.
5.3. Mục Đích “Tiết Kiệm Nhiên Liệu”
- Công nghệ “Active Exhaust”: Hệ thống điều khiển van xả điện tử, mở/đóng tùy vào tải và tốc độ, giảm sức cản khi lái ở tốc độ cao.
- Sử dụng cảm biến O₂ chất lượng cao: Đảm bảo ECU nhận dữ liệu chính xác, tối ưu hoá hỗn hợp nhiên liệu.
5.4. Lựa Chọn Thương Hiệu Uy Tín
| Thương hiệu | Sản phẩm | Đánh giá | Giá tham khảo (VNĐ) |
|---|---|---|---|
| MagnaFlow | Cat-back system, muffler | Âm thanh mạnh, chất lượng thép không gỉ | 8–12 triệu |
| Borla | Performance header, muffler | Độ bền cao, tiếng rầm “deep” | 10–15 triệu |
| Flowmaster | Super 44, 40 Series | Âm thanh “growl” đặc trưng | 7–11 triệu |
| Bosch | Oxygen sensor OEM | Độ tin cậy, tuổi thọ dài | 1.2–2 triệu |
| Walker | Exhaust manifold gasket | Giá rẻ, dễ thay thế | 250–500 nghìn |
Lưu ý: Giá có thể thay đổi tùy vào nguồn cung, thời điểm và khu vực mua.
6. Pháp Lý Và Tiêu Chuẩn Khí Thải Tại Việt Nam
6.1. Quy Định Về Tiếng ồn
- Quy chuẩn QCVN 03:2009/BGTVT: Tiếng ồn tối đa cho xe ô tô không quá 78 dB(A) ở tốc độ 80 km/h.
- Khi nâng cấp muffler hoặc thực hiện “cat-back”, cần đo tiếng ồn tại trạm kiểm định để đảm bảo không vượt quá mức cho phép.
6.2. Tiêu Chuẩn Khí Thải
Có thể bạn quan tâm: 2004 Toyota Rav4 L – Đánh Giá Toàn Diện, Lịch Sử Và Những Điều Cần Biết Trước Khi Mua
- TCVN 04:2008 (Tiêu chuẩn khí thải xe ô tô): Đối với xe tải nhẹ, mức CO, HC và NOx phải dưới 2.0 g/km, 0.2 g/km và 0.3 g/km tương ứng.
- Việc gỡ catalytic converter hoặc dùng loại “high flow” không đạt chuẩn sẽ khiến xe không qua kiểm định và có thể bị phạt.
6.3. Kiểm Định Định Kỳ
- Xe tải nhẹ như Tundra 2004 phải định kỳ kiểm định mỗi 2 năm.
- Khi mang xe tới cơ sở kiểm định, đem đầy đủ giấy tờ (đăng ký, bảo dưỡng) và đảm bảo hệ thống xả không có rò rỉ, tiếng ồn hợp lý.
7. Chi Phí Dự Kiến Cho Bảo Trì và Nâng Cấp
| Hạng mục | Phạm vi công việc | Chi phí (VNĐ) |
|---|---|---|
| Thay O₂ sensor | 1-2 cảm biến | 2 – 4 triệu |
| Thay gasket header | Đổi mới gasket | 500 nghìn – 1 triệu |
| Thay catalytic converter (OEM) | Đổi mới nguyên bản | 8 – 12 triệu |
| Thay catalytic converter (high-flow) | Thị trường aftermarket | 6 – 9 triệu |
| Thay muffler sport | Muffler chất lượng cao | 3 – 6 triệu |
| Lắp header performance | Header V8 | 10 – 15 triệu |
| Lắp full cat-back system | Bao gồm header, resonator, muffler | 20 – 30 triệu |
| Kiểm tra và đo tiếng ồn | Tại trạm kiểm định | 300 – 500 nghìn |
| Dịch vụ lắp đặt (labor) | Thông thường 2-4 giờ | 1 – 2 triệu |
Chi phí có thể thay đổi tùy vào địa điểm, nhà cung cấp và mức độ phức tạp của công việc.
8. Hướng Dẫn Tự Thực Hiện Nhiều Công Việc Cơ Bản
8.1. Kiểm Tra Rò Rỉ Khí Thải
- Đổ xăng vào bình (không cần quá đầy) và đánh lửa nhẹ để khởi động động cơ.
- Đặt ống nghe (stethoscope) vào các khớp nối (header → catalytic, catalytic → muffler) và lắng nghe tiếng rò rỉ.
- Nếu nghe thấy tiếng “si-sì” hoặc tiếng rò rỉ, cần kiểm tra lại các ốc và gasket.
8.2. Thay O₂ Sensor
- Đảm bảo động cơ nguội để tránh bỏng.
- Dùng cờ lê O₂ sensor để tháo cảm biến cũ.
- Bôi một lớp mỡ chịu nhiệt lên ren của cảm biến mới.
- Lắp lại, siết chặt vừa phải (khoảng 1/2 vòng lực kéo).
- Xóa mã lỗi bằng máy scan và kiểm tra lại.
8.3. Làm Sạch Catalytic Converter
- Dùng dung dịch “catalyst cleaner” (có trong các cửa hàng phụ tùng). Đổ dung dịch vào ống xả qua ống hút hoặc ống nạp.
- Để động cơ chạy 10-15 phút ở tốc độ 2000-2500 rpm.
- Lưu ý: Không dùng dung dịch quá mạnh có thể làm hỏng lớp xúc tác.
9. Kết Luận
Hệ thống xả của Toyota Tundra 2004 không chỉ là “đường ống” đơn thuần mà là một hệ thống phức hợp, ảnh hưởng trực tiếp tới hiệu suất, tiếng ồn, tiêu thụ nhiên liệu, và tuân thủ pháp luật. Việc hiểu rõ cấu tạo, nhận diện các dấu hiệu hỏng hóc, thực hiện bảo dưỡng định kỳ và lựa chọn nâng cấp phù hợp sẽ giúp bạn:
- Giữ xe luôn trong tình trạng vận hành tối ưu, tránh mất công suất và tiêu thụ nhiên liệu không cần thiết.
- Đảm bảo an toàn, giảm nguy cơ rò rỉ khí thải độc hại vào khoang hành khách.
- Tuân thủ các tiêu chuẩn khí thải và tiếng ồn, tránh bị phạt hoặc không qua kiểm định.
- Tùy biến âm thanh và hiệu suất theo sở thích cá nhân, từ âm thanh “growl” mạnh mẽ tới hiệu suất tăng 10% nhờ header và high-flow catalytic.
Hãy cân nhắc kỹ lưỡng giữa nâng cấp và bảo trì, đồng thời luôn sử dụng phụ tùng chất lượng và đến các cơ sở uy tín để thực hiện các công việc. Khi làm đúng, chiếc Toyota Tundra 2004 của bạn sẽ luôn là một “cỗ máy” bền bỉ, mạnh mẽ, và có tiếng gầm vang đáp ứng mọi nhu cầu công việc và giải trí trên mọi địa hình.
