1. Giới thiệu chung về hệ thống phanh và vai trò của Brake Booster Assembly
Toyota 4Runner là một trong những mẫu SUV được yêu thích nhất trên thị trường nhờ độ bền bỉ, khả năng vận hành mạnh mẽ và khả năng chinh phục mọi địa hình. Đối với một chiếc 4Runner đời 2004, hệ thống phanh đóng vai trò then chốt trong việc bảo đảm an toàn cho người lái và hành khách. Trong các bộ phận của hệ thống phanh, Brake Booster Assembly (bộ tăng áp phanh) là thành phần quan trọng giúp giảm lực cần phải dùng tay khi bấm pedal, tạo cảm giác phanh nhẹ nhàng, ổn định và hiệu quả.
Brake booster, còn được gọi là “Power Brake Booster” hay “Vacuum Brake Booster”, sử dụng lực hút chân không (vacuum) từ động cơ để tăng cường lực đẩy lên piston trong bộ phận master cylinder. Khi pedal phanh được nhấn, lực hút này sẽ truyền tới piston, tạo ra áp lực lớn hơn mà người lái không cần phải áp dụng lực mạnh. Khi bộ tăng áp phanh gặp trục trặc, người lái sẽ cảm nhận pedal phanh “cứng” hoặc “độ trễ” khi bấm, gây nguy hiểm trong các tình huống khẩn cấp.
Trong bài viết này, chúng ta sẽ đi sâu vào:
- Cấu tạo và chức năng chi tiết của Brake Booster Assembly trên Toyota 4Runner 2004.
- Các dấu hiệu cảnh báo bộ tăng áp phanh hỏng.
- Quy trình chuẩn đoán, tháo lắp, và lắp lại bộ tăng áp phanh.
- Một số lưu ý quan trọng trong quá trình bảo dưỡng và thay thế.
- Chi phí dự kiến và lời khuyên khi mua phụ tùng thay thế.
Mục tiêu cuối cùng là cung cấp cho bạn một hướng dẫn toàn diện, chi tiết và dễ thực hiện, giúp bạn tự tin thực hiện công việc bảo dưỡng hoặc thay thế Brake Booster Assembly trên chiếc 4Runner của mình mà không cần phải đưa xe tới garage.

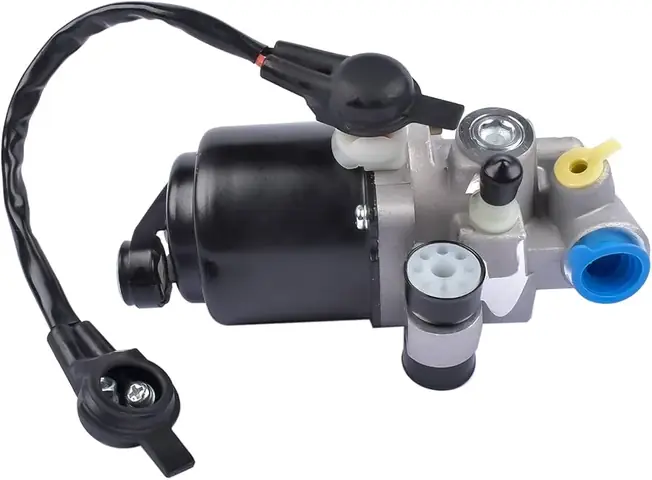

2. Cấu tạo chi tiết của Brake Booster Assembly trên 4Runner 2004
2.1. Các bộ phận chính
Brake Booster Assembly trên Toyota 4Runner 2004 bao gồm các thành phần sau:
| Thành phần | Chức năng | Vị trí lắp đặt |
|---|---|---|
| Housing (Thân vỏ) | Bao bọc toàn bộ bộ tăng áp, tạo khối kín để duy trì chân không. | Gắn vào khung xe phía dưới bộ master cylinder. |
| Diaphragm (Màng rách) | Nhận lực hút chân không và truyền lực lên piston khi pedal được nhấn. | Nằm bên trong housing, được gắn vào một đầu. |
| Piston (Pít-tông) | Khi pedal bấm, piston di chuyển đẩy lên master cylinder, tạo áp lực phanh. | Gắn vào đầu còn lại của diaphragm, liên kết với pedal. |
| Valve (Van áp suất) | Kiểm soát luồng không khí vào và ra khỏi booster, duy trì mức hút chân không ổn định. | Gắn trong housing, thường có 2-3 lỗ thông hơi. |
| Check Valve (Van kiểm tra) | Ngăn không khí quay ngược khi động cơ dừng, giữ chân không trong hệ thống. | Thường gắn gần van áp suất. |
| Mounting Brackets (Kẹp gắn) | Đảm bảo booster cố định chắc chắn, không rung khi phanh. | Gắn vào khung xe và bộ master cylinder. |
| Return Spring (Lò xo trả) | Hỗ trợ trả lại piston về vị trí ban đầu khi pedal thả ra. | Nằm trong housing, nối piston và housing. |
2.2. Nguyên lý hoạt động
- Khi động cơ đang chạy, máy nén chân không (vacuum pump) hoặc lực hút tạo ra bởi quá trình nạp không khí trong xi-lanh nạp sẽ tạo ra một vùng áp suất thấp (hút chân không) trong hệ thống hút chân không của xe.
- Vacuum được dẫn vào housing của brake booster qua ống hút chân không. Màng diaphragm bên trong chịu áp lực không gian này, nhưng vì một mặt của diaphragm bị đóng kín, áp suất không thay đổi.
- Khi người lái bấm pedal phanh, lực cơ học đẩy piston trong booster. Do lực này làm giảm áp suất ở một phía của diaphragm, tạo ra sự chênh lệch áp suất giữa hai mặt của diaphragm.
- Chênh lệch áp suất này đẩy piston mạnh hơn so với lực người lái áp dụng, truyền lực lên master cylinder, từ đó đẩy dầu phanh tới các bánh xe.
- Khi pedal được thả, van và lò xo trả giúp piston trở lại vị trí ban đầu, đồng thời van kiểm tra ngăn không khí quay ngược, duy trì mức hút chân không cho lần bám phanh tiếp theo.

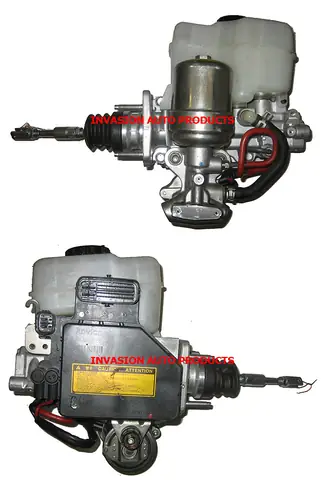

2.3. Vị trí lắp đặt trên 4Runner 2004
Trên Toyota 4Runner 2004, bộ tăng áp phanh nằm ngay phía trên bộ master cylinder, phía sau khoang động cơ và phía trước bộ lọc gió. Khi mở nắp capo, bạn sẽ thấy một khối nhôm màu bạc (hoặc thép) lớn, có 2-3 ống nối: một ống hút chân không tới bộ hút chân không, một ống đưa áp suất ra (thường không thấy vì nối thẳng vào master cylinder), và một ống nối tới bộ lọc gió. Việc xác định vị trí chính xác sẽ giúp bạn thực hiện tháo lắp nhanh chóng và tránh làm hỏng các bộ phận lân cận.
3. Dấu hiệu cảnh báo bộ tăng áp phanh hỏng
3.1. Pedal phanh cứng và khó bấm
- Khi pedal trở nên “cứng” hơn bình thường, cần lực lớn để bấm.
- Cảm giác “tắc nghẽn” thường xuất hiện khi booster không còn tạo ra lực tăng áp.
3.2. Độ trễ (delay) khi bấm pedal
Có thể bạn quan tâm: 2003 Toyota Tacoma Kelley Blue Book: Đánh Giá Chi Tiết, Giá Trị Thị Trường Và Những Lưu Ý Khi Mua Xe Cũ
- Bạn cảm nhận pedal “đi chậm” từ lúc bấm tới khi xe bắt đầu giảm tốc.
- Nguyên nhân là do không có đủ áp lực tạo ra bởi booster, khiến master cylinder phải chịu toàn bộ lực.
3.3. Tiếng rít hoặc tiếng kêu “hú hút” khi bấm pedal
- Khi van hút chân không không kín, sẽ có tiếng rít rừ rừ khi pedal di chuyển.
- Điều này thường do van bị mòn hoặc có bụi bẩn kẹt trong.
3.4. Hệ thống phanh không hoạt động khi động cơ tắt
- Khi động cơ tắt, bộ tăng áp mất nguồn hút chân không, nếu booster hỏng, pedal sẽ trở nên cứng hơn rất nhiều.
- Nếu bạn cảm nhận sự khác biệt lớn giữa phanh khi động cơ bật và tắt, có khả năng booster đã bị lỗi.
3.5. Đèn cảnh báo phanh (Nếu xe có) bật
- Một số dòng xe Toyota có cảm biến đo áp suất phanh, khi áp suất không đạt tiêu chuẩn, đèn phanh sẽ sáng.
Nếu bạn gặp một hoặc nhiều dấu hiệu trên, hãy tiến hành kiểm tra và chuẩn đoán ngay để tránh nguy hiểm.
4. Chuẩn đoán bộ tăng áp phanh (Brake Booster) – Các bước thực hiện
4.1. Kiểm tra chân không bằng cách “bấm pedal khi động cơ tắt”
- Khởi động động cơ và để xe chạy ổn định ít nhất 2-3 phút để tạo đủ hút chân không.
- Đóng nắp capo và bắt đầu bấm pedal phanh nhẹ trong khoảng 5 giây, sau đó tắt động cơ trong khi vẫn giữ pedal ở vị trí đang bấm.
- Nếu pedal thả nhanh và trở lại vị trí ban đầu, booster hoạt động tốt (vì khi động cơ tắt, không còn hút chân không, lực quay trở lại sẽ làm pedal thả).
- Nếu pedal vẫn giữ nguyên hoặc thậm chí còn cứng hơn, booster có thể bị rò rỉ hoặc không giữ được áp suất, cần thay mới.
4.2. Kiểm tra rò rỉ chân không bằng ống hàn hoặc bình hút chân không
- Dùng bình hút chân không (vacuum gauge) kết nối vào ống hút chân không dẫn vào booster.
- Đọc mức hút: >20 inHg (khoảng 0.68 bar) khi động cơ chạy ở vòng tua 1500-2000 rpm là bình thường.
- Nếu mức hút thấp hơn 15 inHg, có khả năng có rò rỉ ở ống hoặc bộ tăng áp.
4.3. Kiểm tra van và lò xo trả
- Khi pedal được bấm và thả, lắng nghe tiếng “click” nhẹ của van mở/đóng.
- Nếu không có tiếng click hoặc tiếng kêu lạ, có thể van đã bị kẹt hoặc lò xo đã mất độ đàn hồi.
4.4. Kiểm tra bộ lọc không khí (không trực tiếp liên quan nhưng ảnh hưởng)
- Đảm bảo bộ lọc không khí sạch sẽ, vì bộ lọc bẩn có thể làm giảm dòng không khí tới booster, gây áp lực không đồng đều.
Sau khi thực hiện các bước trên và xác định bộ tăng áp phanh có vấn đề, chúng ta sẽ tiến hành tháo lắp.
5. Dụng cụ và vật tư cần chuẩn bị
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Về Hộp Chìa Cầu Chì (fuse Box Cover) Của Toyota Tacoma 2003: Cấu Trúc, Chức Năng, Kiểm Tra Và Thay Thế
| Dụng cụ | Mô tả | Ghi chú |
|---|---|---|
| Bộ cờ lê (cờ lê mở, cờ lê vòng) | Để tháo các bulong gắn booster | Sử dụng cờ lê có độ chính xác 10-19mm tùy vị trí |
| Cờ lê tròn (socket) | Tháo bu lông gắn master cylinder | Đảm bảo có bộ socket 10mm, 12mm, 14mm |
| Kìm kẹp (Pliers) | Để kéo ống hút chân không | Cẩn thận không làm hỏng ống |
| Dụng cụ bơm chân không (vacuum pump) | Kiểm tra độ hút | Nếu không có, có thể mượn từ garage |
| Đèn pin hoặc đèn LED | Để quan sát trong khoang động cơ | |
| Băng keo (duct tape) | Đóng gạt tạm thời chân không | |
| Bộ phận mới: Brake Booster Assembly (OEM hoặc aftermarket) | Phụ tùng thay thế | Lưu ý chọn phụ tùng phù hợp với VIN |
| Dầu phanh (DOT 3 hoặc DOT 4) | Để nạp lại hệ thống sau thay | Kiểm tra mức dầu trong master cylinder |
| Găng tay bảo hộ | Để bảo vệ tay | |
| Giặt sạch bộ lọc không khí | Nếu cần thay thế |
6. Quy trình tháo lắp Brake Booster Assembly trên Toyota 4Runner 2004
6.1. Bước 1: Chuẩn bị an toàn
- Đỗ xe trên mặt phẳng, bật phanh tay để xe không lăn.
- Ngắt nguồn điện: rút khóa điện (cực âm) của bình ắc-quy để tránh rủi ro khi làm việc gần hệ thống điện.
- Để động cơ nguội ít nhất 30 phút để tránh bỏng khi chạm ống hút chân không (nóng).
6.2. Bước 2: Tháo các bộ phận liên quan
- Tháo ống hút chân không: Dùng kìm kéo nhẹ, tháo ống nối từ bộ hút chân không (thường ở phía trước máy) tới booster. Đánh dấu vị trí bằng băng keo để lắp lại đúng chỗ.
- Tháo ống dẫn áp lực (nếu có): Một ống kim loại nhỏ nối từ booster tới master cylinder. Tháo cẩn thận, tránh làm rách ống.
- Tháo bộ master cylinder (tùy chọn, không bắt buộc): Nếu không gian chật, có thể tháo master cylinder ra để có không gian làm việc. Tháo 2-3 bulong giữ master cylinder trên booster, sau đó nhẹ nhàng kéo ra. Lưu ý: Không tháo dây phanh hay dây cáp; chỉ tháo phần gắn cố định.
6.3. Bước 3: Tháo Brake Booster Assembly
- Tháo các bulong gắn booster vào khung xe: Thông thường có 4-5 bulong (10mm hoặc 12mm). Sử dụng cờ lê phù hợp, giữ booster cố định bằng tay để tránh xoắn trục.
- Rút booster ra: Khi các bulong đã được tháo, nhẹ nhàng kéo booster ra khỏi vị trí. Nếu có cảm giác kẹt, kiểm tra lại xem còn bulong nào chưa tháo hoặc có ốc giữ nào còn sót.
- Kiểm tra diaphragm: Khi booster được rút ra, bạn sẽ thấy diaphragm bên trong. Nếu có vết rách, mòn hoặc bẩn, đây là dấu hiệu bộ phận đã hỏng.
6.4. Bước 4: Lắp Booster mới
- Kiểm tra bộ phận mới: Đảm bảo không có vết trầy xước, các bulong và van đều nguyên vẹn. So sánh kích thước với bộ cũ để chắc chắn phù hợp.
- Lắp booster vào vị trí: Đặt booster mới vào khung, căn chỉnh chính xác các lỗ gắn. Đừng dùng lực mạnh, chỉ cần đặt sao cho các lỗ khớp.
- Đóng các bulong: Siết chặt các bulong gắn booster vào khung xe (độ siết 15-20Nm tùy nhà sản xuất). Đảm bảo không để bulong bị lệch, tránh làm biến dạng housing.
- Lắp lại master cylinder (nếu đã tháo): Đặt lại master cylinder lên booster, siết các bulong giữ cố định (độ siết 10-12Nm). Kiểm tra xem piston của master cylinder có tiếp xúc chính xác với booster không.
6.5. Bước 5: Kết nối lại các ống
- Nối lại ống hút chân không: Đảm bảo ống được gắn chặt, không rò rỉ. Dùng keo silicone hoặc băng keo để giảm thiểu rò rỉ nếu cần.
- Nối lại ống áp lực (nếu có): Đảm bảo không bị gãy hoặc nứt.
- Kiểm tra van kiểm tra: Đảm bảo van không bị chặn.
6.6. Bước 6: Nạp lại dầu phanh và kiểm tra
- Mở nắp bình dầu phanh và bổ sung dầu (DOT 3 hoặc DOT 4) cho đến mức “MAX”.
- Bơm pedal phanh từ 5-10 lần để loại bỏ không khí trong hệ thống và đưa dầu lên master cylinder.
- Kiểm tra mức dầu một lần nữa, chắc chắn không còn không khí trong buồng.
- Bật động cơ và đo mức hút chân không bằng gauge (nếu có). Đạt >20 inHg là bình thường.
- Thử phanh: Đứng xe trên bề mặt bằng, bấm pedal nhẹ, cảm nhận độ cứng và độ phản hồi. Sau đó thử phanh mạnh hơn để chắc chắn không có tiếng kêu lạ.
6.7. Bước 7: Kiểm tra cuối cùng
- Kiểm tra rò rỉ: Dùng khăn sạch lau quanh các ống và bulong, khởi động xe và xem có xuất hiện vết ẩm hay dầu phanh rò rỉ không.
- Kiểm tra đèn cảnh báo: Nếu đèn phanh vẫn sáng, dùng máy chẩn đoán OBD-II để kiểm tra lỗi.
- Kiểm tra hành trình ngắn: Lái xe 5-10 km, cảm nhận phản hồi phanh, đặc biệt trong các tình huống khẩn cấp (phanh gấp).
Nếu mọi thứ hoạt động ổn, quá trình thay thế Brake Booster Assembly đã hoàn tất.
7. Bảo dưỡng định kỳ và các lưu ý quan trọng
7.1. Kiểm tra dung dịch phanh mỗi 10.000 km
- Mức dầu phanh giảm sẽ làm giảm áp lực truyền tới bánh xe, ảnh hưởng đến hiệu quả của booster. Đổ đầy và thay dầu theo định kỳ (mỗi 2 năm hoặc 30.000 km).
7.2. Kiểm tra hệ thống hút chân không khi động cơ khởi động
Có thể bạn quan tâm: 2003 Toyota Rav4 Spare Tire Cover: Hướng Dẫn Toàn Diện Về Chức Năng, Lắp Đặt, Bảo Dưỡng Và Thay Thế
- Khi khởi động xe, nghe tiếng “hú” nhẹ từ booster. Nếu không nghe, có thể ống hút bị tắc.
7.3. Vệ sinh van và diaphragm
- Khi thay booster, hãy lau sạch bụi và mỡ bám trên van và diaphragm bằng khăn mềm, không dùng dung môi mạnh có thể làm hỏng vật liệu cao su.
7.4. Tránh va chạm mạnh khi gắn lại
- Khi siết bulong, không dùng lực quá mạnh (đặc biệt với bulong gắn vào housing nhôm), để tránh làm nứt vỏ nhôm.
7.5. Thay thế bộ lọc không khí kèm theo
- Khi làm việc trong khu vực gần bộ lọc không khí, nếu bộ lọc bẩn, hãy thay mới để tránh giảm lưu lượng không khí tới booster.
7.6. Kiểm tra van kiểm tra (check valve)
- Nếu cảm giác pedal “bị kẹt” khi động cơ tắt, có thể van kiểm tra bị hỏng, cần thay mới.
8. Chi phí dự kiến và lựa chọn phụ tùng
| Loại phụ tùng | Giá (VNĐ) | Lưu ý |
|---|---|---|
| Brake Booster OEM (Toyota chính hãng) | 3.000.000 – 4.500.000 | Đảm bảo chất lượng, phù hợp với VIN, bảo hành 12 tháng. |
| Brake Booster Aftermarket (nhãn hiệu uy tín như Denso, Bosch) | 1.800.000 – 2.800.000 | Giá rẻ hơn, cần kiểm tra độ tương thích. |
| Bộ dụng cụ nạp hút chân không | 200.000 – 500.000 | Nếu chưa có, nên mua để tự kiểm tra. |
| Dầu phanh (DOT 4) | 150.000 – 250.000 (1 lít) | Thay mỗi 2 năm hoặc 30.000 km. |
| Phí dịch vụ thay thế tại garage | 600.000 – 1.200.000 | Tùy mức độ khó và khu vực. |
Lưu ý khi mua phụ tùng:
– Kiểm tra mã VIN trên giấy tờ xe và so sánh với mã phụ tùng trên catalog.
– Nếu mua online, ưu tiên các cửa hàng có chính sách đổi trả trong 30 ngày.
– Tránh mua phụ tùng “cũ” hoặc “đã qua sử dụng” vì có nguy cơ rò rỉ hoặc hỏng.
9. Khi nào nên đưa xe tới garage chuyên nghiệp?
Mặc dù quá trình tự thay thế Brake Booster Assembly có thể thực hiện được nếu bạn có kinh nghiệm cơ bản, nhưng một số trường hợp sau nên để chuyên gia xử lý:
- Bạn không có dụng cụ đo hút chân không và không chắc chắn về mức hút.
- Có dấu hiệu rò rỉ khí nặng ở nhiều vị trí, có thể ảnh hưởng tới hệ thống ABS.
- Hệ thống ABS/ESC báo lỗi sau khi thay booster (cần chẩn đoán bằng máy OBD-II).
- Bạn không tự tin vào việc siết bulong hoặc lo ngại làm hỏng housing nhôm.
- Xe có lắp hệ thống phanh điện tử (Electric Brake Assist), yêu cầu chuẩn đoán điện tử chuyên sâu.
10. Tổng kết
Brake Booster Assembly là một thành phần không thể thiếu trong hệ thống phanh của Toyota 4Runner 2004, giúp giảm tải lực tay lái và tăng cường hiệu quả phanh. Việc nhận biết các dấu hiệu hỏng, chuẩn đoán chính xác và thực hiện quy trình thay thế đúng cách sẽ giúp bạn duy trì độ an toàn tối ưu cho chiếc SUV yêu thích.
Những điểm quan trọng cần nhớ:
- Kiểm tra pedal cứng, độ trễ và tiếng kêu để phát hiện sớm.
- Sử dụng gauge hút chân không để đo mức vacuum, xác định mức rò rỉ.
- Tháo và lắp lại các bulong, ống một cách cẩn thận, tránh làm hỏng housing.
- Nạp lại dầu phanh và kiểm tra hệ thống sau khi lắp mới.
- Bảo dưỡng định kỳ, thay dầu phanh và kiểm tra van kiểm tra để kéo dài tuổi thọ booster.
Hy vọng hướng dẫn chi tiết trên sẽ giúp bạn tự tin thực hiện bảo dưỡng hoặc thay thế Brake Booster Assembly trên Toyota 4Runner 2004 mà không gặp khó khăn. Chúc bạn lái xe an toàn và luôn duy trì hiệu suất phanh tối ưu!
