1. Giới thiệu chung về hệ thống xả của Toyota Corolla 2003
Toyota Corolla thế hệ E120/E130 (sản xuất từ năm 2002 đến 2007) là một trong những mẫu sedan compact bán chạy nhất trên thị trường toàn cầu. Đặc điểm nổi bật của chiếc xe này không chỉ nằm ở độ tin cậy, mức tiêu thụ nhiên liệu hợp lý mà còn ở thiết kế hệ thống xả (exhaust system) được tối ưu hoá để đáp ứng các tiêu chuẩn khí thải châu Âu (Euro III) và Mỹ (EPA).
Hệ thống xả không chỉ là “ống dẫn khí thải” đơn thuần; nó thực hiện nhiều chức năng quan trọng:
- Giảm tiếng ồn: Thông qua bộ giảm thanh (muffler) và các ống âm học.
- Hạ mức khí thải có hại: Nhờ bộ chuyển đổi xúc tác (catalytic converter) và các cảm biến oxy (oxygen sensor).
- Cải thiện hiệu suất động cơ: Giảm áp suất ngược (back pressure) để tăng công suất và tiết kiệm nhiên liệu.
- Bảo vệ các bộ phận khác: Ngăn chặn nhiệt độ cao gây hư hỏng cho các ống, dây điện và hệ thống phanh.
Trong bài viết này, chúng ta sẽ đi sâu vào sơ đồ chi tiết (exhaust system diagram) của Toyota Corolla 2003, phân tích từng thành phần, nguyên lý hoạt động, cách kiểm tra, bảo dưỡng và thay thế khi cần thiết. Ngoài ra, sẽ cung cấp một số mẹo thực tế để người dùng tự thực hiện bảo dưỡng cơ bản mà không cần đưa xe tới garage.
2. Sơ đồ tổng quan của hệ thống xả Toyota Corolla 2003
2.1. Các thành phần chính (từ đầu vào tới đầu ra)
| STT | Thành phần | Vị trí | Chức năng | Lưu ý khi kiểm tra |
|---|---|---|---|---|
| 1 | Ống xả đầu (Exhaust Manifold) | Gắn trực tiếp vào đầu máy (cylinder head) | Thu thập khí thải từ các buồng đốt, chuyển sang ống xả trung tâm | Kiểm tra nứt, rò rỉ, siết chặt. |
| 2 | Cảm biến áp suất khí thải (Manifold Absolute Pressure – MAP) (đối với một số phiên bản) | Giữa manifold và ống trung tâm | Đo áp suất để ECU điều chỉnh thời gian phun nhiên liệu | Đảm bảo không bám bẩn, dây nối ổn định. |
| 3 | Ống trung tâm (Center Pipe) | Kết nối manifold tới bộ xúc tác | Đưa khí thải tới catalytic converter | Kiểm tra độ cong, ăn mòn, hàn chặt. |
| 4 | Bộ chuyển đổi xúc tác (Catalytic Converter) | Nằm ngay sau ống trung tâm | Giảm CO, HC, NOx bằng phản ứng hoá học | Kiểm tra nhiệt độ quá cao, tiếng kêu lạ. |
| 5 | Cảm biến oxy (O₂ Sensor) – Upstream | Trước catalytic converter | Đo hàm lượng oxy trong khí thải để ECU điều chỉnh hỗn hợp | Đổi mới nếu đọc giá trị bất thường (>0.9 hoặc <0.1 liên tục). |
| 6 | Ống xả trung gian (Intermediate Pipe) | Sau catalytic converter | Đưa khí thải tới bộ giảm thanh | Kiểm tra rỉ sét, lỗ hổng. |
| 7 | Bộ giảm thanh (Muffler) | Ở phía sau xe, gần trục lái | Giảm tiếng ồn bằng cách phản xạ và hấp thụ âm thanh | Kiểm tra rò rỉ, lỏng, hoặc tiếng vang. |
| 8 | Cảm biến oxy (O₂ Sensor) – Downstream | Sau muffler | Kiểm soát hiệu suất catalytic converter | Thường không ảnh hưởng tới hoạt động, nhưng nếu lỗi sẽ gây lỗi OBD-II. |
| 9 | Ống xả cuối (Tailpipe) | Đầu ra cuối cùng, thường ở dưới gầm xe | Thải khí ra môi trường | Kiểm tra gập, vỡ, hoặc bị kẹt. |
2.2. Đường đi của khí thải (Flow Path)
- Khí thải ra khỏi các buồng đốt qua đầu xả (manifold).
- Manifold dẫn vào ống trung tâm (có thể có một bộ cảm biến MAP hoặc cảm biến áp suất).
- Ống trung tâm dẫn tới catalytic converter.
- Cảm biến oxy upstream đặt ngay trước catalytic converter để ECU nhận dữ liệu.
- Sau catalytic converter, khí thải đi qua ống trung gian và cảm biến oxy downstream.
- Ống trung gian dẫn tới bộ giảm thanh (muffler) – nơi âm thanh được giảm mạnh.
- Cuối cùng, khí thải thoát ra qua ống xả cuối (tailpipe) và ra môi trường.

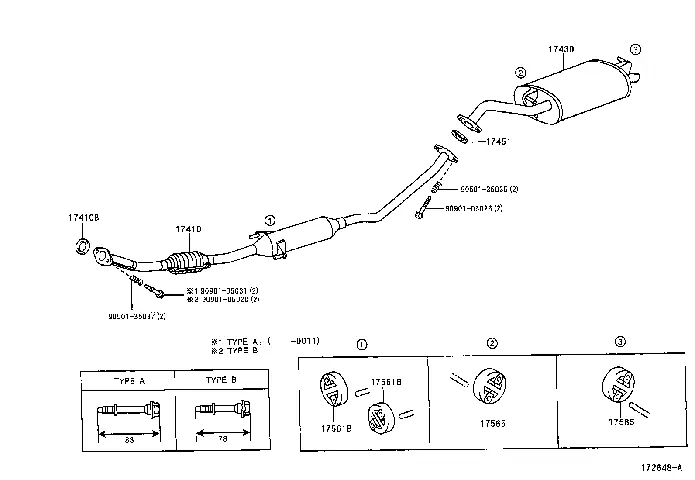

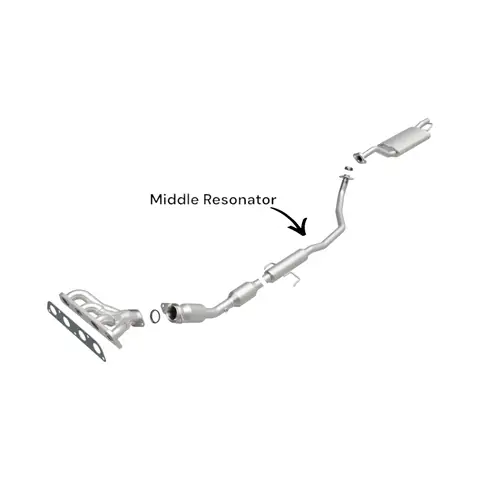

2.3. Sơ đồ minh hoạ (Diagram)
Engine → Exhaust Manifold → Center Pipe → Catalytic Converter → Upstream O₂ Sensor → Intermediate Pipe → Muffler → Downstream O₂ Sensor → Tailpipe → (Exhaust gases released)
Lưu ý: Trong một số phiên bản Corolla 2003 (đặc biệt là phiên bản 1.8L 4A-FE), có thể xuất hiện bộ trạm sưởi ống xả (exhaust heat shield) để bảo vệ các bộ phận dưới gầm xe khỏi nhiệt độ cao.
3. Nguyên lý hoạt động của từng thành phần
3.1. Exhaust Manifold (Đầu xả)
- Cấu tạo: Thép hoặc gang, có 4 (đối với 4 xi-lanh) cánh dẫn khí thải, nối trực tiếp vào các van xả.
- Nguyên lý: Khi piston di chuyển xuống, khí đốt cháy được đẩy ra qua van xả, sau đó tập hợp trong manifold trước khi đi vào ống trung tâm.
3.2. Catalytic Converter (Bộ chuyển đổi xúc tác)
Có thể bạn quan tâm: 2003 Toyota 4runner Brake Booster Assembly: Hướng Dẫn Chi Tiết Từ A Đến Z
- Cấu tạo: Hạt gốm (ceramic) phủ lớp kim loại quý (platinum, palladium, rhodium) trong một vỏ thép không gỉ.
- Phản ứng:
- Oxidation: 2CO + O₂ → 2CO₂
- Reduction: 2NOx → N₂ + O₂
- Nhiệt độ hoạt động: 400‑800 °C, do đó cần thời gian “đốt nóng” (warm-up) để đạt hiệu suất tối đa.
3.3. Oxygen Sensors (Cảm biến oxy)
- Loại: Wideband (độ rộng) và narrowband (hẹp). Corolla 2003 sử dụng narrowband.
- Vị trí: Upstream (trước converter) và Downstream (sau converter).
- Chức năng: Đo tỷ lệ O₂/CO₂, gửi tín hiệu điện áp (0.1‑0.9 V) tới ECU. ECU điều chỉnh tỷ lệ nhiên liệu‑không khí (air‑fuel ratio) để duy trì giá trị lambda ≈ 1 (đối với chế độ hoạt động bình thường).
3 .4. Muffler (Bộ giảm thanh)
- Cấu tạo: Bao gồm đầu vào (inlet), bộ phản xạ (reflectors), bộ hấp thụ (absorbers) (thường là bông thủy tinh hoặc sợi thép).
- Nguyên lý: Khi sóng âm thanh đi qua, một phần bị phản xạ lại, một phần bị hấp thụ, giảm cường độ âm thanh trước khi ra ngoài.
3.5. Tailpipe (Ống xả cuối)
- Chức năng chính: Đưa khí thải ra môi trường, đồng thời giảm nhiệt độ cuối cùng bằng cách giãn nở (expansion) trong phần ống.
4. Kiểm tra và chẩn đoán lỗi hệ thống xả
4.1. Dấu hiệu lỗi thường gặp
| Dấu hiệu | Nguyên nhân khả dĩ | Hành động khắc phục |
|---|---|---|
| Tiếng kêu “rattle” khi khởi động hoặc khi tăng tốc | Hỏng muffler, lỏng bộ giảm thanh, ống xả rỉ | Kiểm tra chặt chẽ các bu lông, thay muffler nếu bị rỉ. |
| Mùi thối (hắc) trong cabin | Rò rỉ ống xả gần bộ giảm thanh hoặc manifold | Kiểm tra các khớp nối, thay gối (rubber seal) nếu hỏng. |
| Lỗi OBD-II P0420 (Catalyst Efficiency Below Threshold) | Catalytic converter hoạt động kém, cảm biến O₂ downstream lỗi | Kiểm tra nhiệt độ converter, thay cảm biến hoặc converter. |
| Đèn Check Engine sáng, mã lỗi P0135/P0141 (O₂ Sensor Heater Circuit) | Cảm biến O₂ upstream bị hỏng hoặc dây dẫn đứt | Đo điện trở, thay mới cảm biến nếu cần. |
| Mất sức mạnh, tiêu thụ nhiên liệu tăng | Tắc nghẽn trong hệ thống (cặn, rỉ) | Tháo rời và làm sạch, hoặc thay ống xả bị tắc. |
| Nhiệt độ gầm xe quá cao | Thiếu heat shield, hoặc ống xả chạm vào bộ phận khác | Lắp lại heat shield, kiểm tra vị trí ống xả. |
4.2. Quy trình kiểm tra cơ bản
- Quan sát trực quan: Kiểm tra bề mặt ống, các bu lông, gối cao su (rubber gaskets) có dấu rỉ, nứt, hoặc mùi khét.
- Nghe âm: Dùng ống nghe (stethoscope) hoặc ống nhựa để nghe tiếng “popping” tại manifold hoặc muffler.
- Kiểm tra cảm biến O₂: Dùng máy OBD-II để đọc dữ liệu voltage của cảm biến, so sánh với chuẩn (0.1‑0.9 V).
- Đo độ chênh lệch nhiệt độ: Sử dụng nhiệt kế hồng ngoại để đo nhiệt độ trước và sau catalytic converter; chênh lệch thường >100 °C nếu converter hoạt động tốt.
- Kiểm tra độ rò rỉ: Dùng xịt dung dịch xà phòng lên các khớp nối khi động cơ đang chạy; bọt xuất hiện là dấu rò rỉ.
5. Bảo dưỡng định kỳ và thay thế các bộ phận quan trọng
5.1. Thời gian thay thế khuyến nghị
| Bộ phận | Thời gian thay/thay mới | Lưu ý |
|---|---|---|
| Cảm biến O₂ (upstream & downstream) | 100,000‑150,000 km hoặc khi có lỗi OBD | Thay đồng thời để tránh sai lệch. |
| Catalytic Converter | 150,000‑200,000 km (nếu không có lỗi) | Thay khi hiệu suất giảm >20 % (đọc OBD). |
| Muffler | 120,000‑180,000 km hoặc khi tiếng ồn tăng | Kiểm tra độ rỉ, lỏng. |
| Heat Shield | Khi bị rỉ, lỏng hoặc có tiếng kêu | Thay hoặc hàn lại. |
| Gối cao su (exhaust gaskets) | Khi có rò rỉ, thường sau 80,000 km | Thay mới để tránh khí thải vào cabin. |
5.2. Quy trình thay thế Muffler (cách tự làm)
- Chuẩn bị dụng cụ: Giáng đất, cờ lê, bộ kẹp ống, thước đo, găng tay chịu nhiệt.
- Nâng xe bằng cọc an toàn, tháo bánh sau để tiếp cận dễ dàng.
- Tháo ống xả: Dùng cờ lê mở các bu lông nối giữa muffler và ống trung gian. Đặt bọc mỡ (anti‑seize) để tránh rỉ.
- Kiểm tra ống: Nếu có vết nứt, thay ngay.
- Lắp muffler mới: Đặt gối cao su mới, siết chặt đúng mô-men (thường 30‑45 Nm).
- Kiểm tra rò rỉ bằng cách chạy động cơ và xịt dung dịch xà phòng lên các khớp nối.
5.3. Thay Catalytic Converter – Khi nào cần thay?
- Khi đọc mã lỗi P0420/P0430 và độ chênh lệch nhiệt độ giữa đầu vào và đầu ra < 100 °C.
- Khi tiếng kêu “clunk” mạnh khi khởi động, do hạt xúc tác rơi ra.
- Khi mùi thối xuất hiện trong cabin và cảm biến O₂ downstream báo lỗi.
Quy trình thay thế (đối với người không chuyên):
– Nên để cơ sở chuyên nghiệp thực hiện vì việc tháo gỡ catalytic converter đòi hỏi thiết bị nâng cao và phải tuân thủ quy định môi trường.
Có thể bạn quan tâm: 2002 Toyota Tacoma Prerunner For Sale – Hướng Dẫn Mua Xe Đua Đạt Độ Đặc Biệt
6. Tối ưu hoá hiệu suất hệ thống xả
6.1. Lắp bộ kit “Performance Exhaust”
- Ưu điểm: Giảm trọng lượng, giảm back pressure, tăng công suất (khoảng 5‑10 hp).
- Nhược điểm: Có thể làm tăng tiếng ồn, không đáp ứng tiêu chuẩn khí thải nếu không có catalytic converter.
6.2. Sử dụng “Xenon Flashcoat” cho Muffler
- Một lớp phủ ceramic đặc biệt giúp cản âm tốt hơn và chống ăn mòn.
6.3. Đánh giá lợi ích “Cold Start Enrichment”
- Khi hệ thống xả còn lạnh, catalytic converter chưa hoạt động hiệu quả → ECU sẽ tăng hỗn hợp giàu để bảo vệ converter.
- Đảm bảo cảm biến O₂ upstream hoạt động bình thường để giảm thời gian “đốt nóng”.
7. So sánh hệ thống xả Corolla 2003 với các thế hệ sau
| Đặc điểm | Corolla 2003 (E120/E130) | Corolla 2006‑2008 (E140) | Corolla 2020 (E210) |
|---|---|---|---|
| Số cảm biến O₂ | 2 (upstream & downstream) | 3 (thêm cảm biến pre‑catalyst) | 4 (với hệ thống Dual‑O₂ và OBD‑II nâng cao) |
| Công nghệ catalytic converter | 3‑way catalyst chuẩn | 3‑way catalyst + “heat‑shield” | 3‑way catalyst + “direct‑inject” |
| Tiếng ồn | Trung bình (≈73 dB) | Ít hơn nhờ thiết kế muffler mới | 70 dB (với hệ thống “Active Sound Control”) |
| Hiệu suất | Back pressure ≈ 0.9 bar | Back pressure ≈ 0.7 bar | Back pressure ≤ 0.5 bar (do thiết kế “integrated exhaust”) |
| Tuân thủ tiêu chuẩn | Euro III / EPA Tier 2 | Euro IV / EPA Tier 2 | Euro VI / EPA Tier 3 |
Kết luận: Hệ thống xả Corolla 2003 vẫn đáp ứng tốt tiêu chuẩn thời đại, nhưng so với các mẫu mới hơn, có back pressure cao hơn và tiếng ồn lớn hơn. Việc nâng cấp hoặc bảo dưỡng đúng cách sẽ giúp duy trì hiệu suất và giảm ảnh hưởng môi trường.
8. Câu hỏi thường gặp (FAQ)
8.1. Tôi có thể tự thay cảm biến O₂ không?
Đáp: Có, nếu bạn có dụng cụ cờ lê phù hợp (đầu cờ 10 mm) và máy quét OBD-II để reset mã lỗi. Lưu ý tháo cáp cảm biến trước khi tháo ốc, tránh kéo dây dẫn.
8.2. Khi nào nên thay gối cao su (exhaust gasket)?
Đáp: Khi bạn nghe thấy mùi “khói” trong cabin, hoặc khi có dấu rò rỉ bằng xịt bọt. Thường diễn ra sau 80,000‑100,000 km.
Có thể bạn quan tâm: 2002 Toyota Rav4 Transmission For Sale: Hướng Dẫn Mua, Kiểm Tra Và Lắp Đặt Chi Tiết
8.3. Có nên lắp bộ “resonator” để giảm tiếng ồn?
Đáp: Đối với Corolla 2003, muffler đã đủ giảm tiếng ồn. Thêm resonator có thể làm giảm công suất và gây mất cân bằng âm học, không khuyến nghị trừ khi bạn muốn giảm tiếng ồn cực kỳ.
8.4. Hệ thống xả có ảnh hưởng tới hệ thống phanh?
Đáp: Nếu ống xả chạm vào dây phanh hoặc bộ phận ABS do vị trí sai, nhiệt độ cao có thể làm hỏng. Kiểm tra độ cách ly (heat shield) để tránh trường hợp này.
8.5. Tôi có thể dùng “công cụ làm sạch catalytic converter” không?
Đáp: Các dung dịch “catalyst cleaner” chỉ hữu hiệu khi nguyên nhân là cặn carbon nhẹ. Nếu converter đã hỏng cấu trúc sứ, không thể khôi phục được và phải thay mới.
9. Kết luận
Hệ thống xả của Toyota Corolla 2003 là một bộ phận quan trọng không chỉ giúp xe đáp ứng tiêu chuẩn khí thải mà còn ảnh hưởng trực tiếp tới hiệu suất, tiếng ồn, và độ bền của động cơ. Việc hiểu rõ sơ đồ (exhaust system diagram), cấu tạo và nguyên lý hoạt động của từng thành phần sẽ giúp chủ xe tự tin hơn trong việc kiểm tra, bảo dưỡng và nâng cấp khi cần.
- Kiểm tra định kỳ: Đánh giá tình trạng gối cao su, cảm biến O₂ và muffler ít nhất mỗi 12,000 km.
- Bảo dưỡng đúng cách: Thay cảm biến, gối cao su và muffler khi có dấu hiệu hỏng; không cố gắng “tự sửa” catalytic converter nếu không có kinh nghiệm chuyên sâu.
- Nâng cấp hợp lý: Nếu muốn tăng công suất, cân nhắc lắp hệ thống “performance exhaust” nhưng luôn giữ lại catalytic converter để đáp ứng quy định khí thải.
Cuối cùng, một hệ thống xả không rò rỉ, tiếng ồn phù hợp, và đạt hiệu suất chuyển đổi tốt sẽ giúp Toyota Corolla 2003 của bạn luôn ổn định, tiết kiệm nhiên liệu, và bảo vệ môi trường trong suốt hành trình dài.
Hãy luôn tuân thủ các quy định địa phương về khí thải và tiếng ồn khi thực hiện bất kỳ thay đổi nào trên hệ thống xả. Đầu tư vào bảo dưỡng định kỳ sẽ tiết kiệm chi phí sửa chữa lớn trong tương lai và duy trì giá trị tài sản của bạn.
