Mở đầu
Khi lái một chiếc Toyota Corolla 2002, hầu hết tài xế đều tin tưởng vào độ bền bỉ và độ tin cậy của xe. Tuy nhiên, không có gì là bất biến, và một trong những bộ phận dễ gặp trục trặc nhất chính là cylindr khóa đánh lửa (ignition lock cylinder). Đây là thành phần quan trọng, chịu trách nhiệm cho việc khởi động động cơ, đồng thời bảo vệ xe khỏi việc bị đánh cắp. Khi gặp vấn đề với cylindr khóa này, bạn sẽ cảm thấy bối rối và lo lắng vì không chỉ ảnh hưởng đến an toàn mà còn làm gián đoạn lịch trình di chuyển hàng ngày.

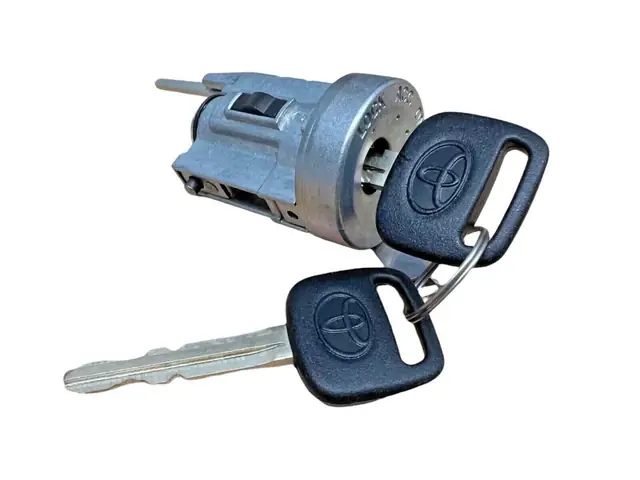

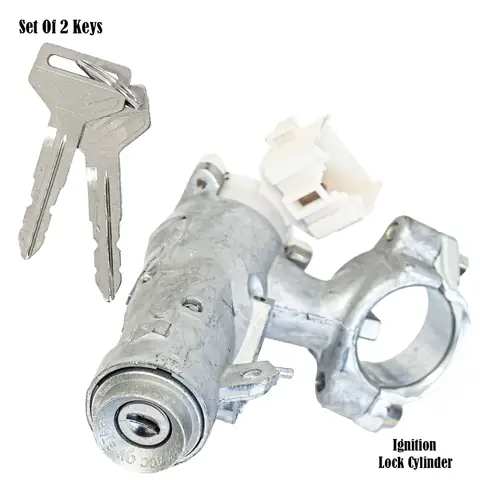

Bài viết này sẽ cung cấp cho bạn một cẩm nang chi tiết về cylindr khóa đánh lửa của Toyota Corolla 2002: từ cấu tạo, nguyên nhân hỏng hóc, các dấu hiệu cảnh báo, quy trình thay thế, cho tới mẹo bảo dưỡng để kéo dài tuổi thọ. Tất cả đều dựa trên kinh nghiệm thực tế của các thợ máy, tài liệu kỹ thuật và phản hồi từ cộng đồng sở hữu Corolla.
Lưu ý: Bài viết này hướng đến người dùng có kiến thức cơ bản về ô tô. Nếu bạn không tự tin thực hiện các thao tác cơ khí, hãy đưa xe tới các trung tâm dịch vụ uy tín.
1. Tổng quan về hệ thống khóa đánh lửa trên Toyota Corolla 2002
1.1. Vị trí và chức năng
- Vị trí: Cylindr khóa đánh lửa nằm trong bảng điều khiển (steering column), gần tay lái, được gắn chặt vào trục quay của tay lái. Khi người lái xoay chìa khóa, cơ chế bên trong sẽ truyền lực tới relay starter và solenoid để khởi động động cơ.
- Chức năng chính:
- Mở khóa cửa (tùy theo mức độ xoay chìa).
- Kích hoạt hệ thống điện (đèn báo, radio, hệ thống điều hòa…) khi ở vị trí “ON”.
- Kích hoạt bộ khởi động (starter) khi xoay đến vị trí “START”.
- Ngăn chặn khởi động khi không có chìa hoặc chìa không đúng.
1.2. Cấu tạo cơ bản
| Thành phần | Mô tả | Vai trò |
|---|---|---|
| Cylindr (đầu trụ) | Thân kim loại chứa các rãnh cắt (cutting slots) | Định vị các vị trí “OFF”, “ON”, “START”. |
| Pin (pin tumblers) | Các thanh kim loại có độ cao khác nhau | Khi chìa được đưa vào, các rãnh trên chìa sẽ đẩy các pin lên đúng vị trí để mở khóa. |
| Springs (lò xo) | Đẩy các pin trở lại vị trí ban đầu khi chìa rút ra | Đảm bảo an toàn, tránh mở khóa khi không có chìa. |
| Rotary Cam | Cơ cấu quay truyền lực tới relay starter | Khi chìa ở vị trí “START”, cam sẽ đẩy thanh truyền tới bộ starter. |
| Switch contacts | Các tiếp điểm điện bên trong | Kết nối nguồn 12V tới các hệ thống điện khi ở vị trí “ON”. |
1.3. Các phiên bản trên Corolla 2002
Toyota Corolla 2002 có ba phiên bản động cơ chính: 1.6L (4A-FE), 1.8L (1ZZ-FE) và động cơ diesel (2C). Mặc dù động cơ khác nhau, cylindr khóa đánh lửa thường là cùng một mẫu (số part 86210-15010 hoặc 86210-15020 tùy thị trường). Điều này giúp việc thay thế và mua phụ tùng trở nên dễ dàng hơn.
2. Nguyên nhân gây hỏng cylindr khóa đánh lửa
Hiểu được nguyên nhân sẽ giúp bạn phòng ngừa và giảm thiểu chi phí sửa chữa. Dưới đây là những yếu tố chính gây ra lỗi:
2.1. Mài mòn pin (tumbler wear)
- Cơ chế: Khi chìa được xoay thường xuyên, các pin sẽ chịu lực liên tục, dẫn đến độ bền giảm và mài mòn.
- Hậu quả: Khi pin không còn đủ độ cao để được đẩy lên đúng vị trí, khóa không nhận chìa hoặc không chuyển sang vị trí “ON/START”.
2.2. Độ ẩm và ăn mòn
Có thể bạn quan tâm: Hướng Dẫn Tải Và Sử Dụng Sổ Tay Chủ Xe Toyota Camry 2001 Pdf: Tất Cả Những Điều Bạn Cần Biết
- Nguyên nhân: Ở những khu vực có khí hậu ẩm ướt hoặc mưa bão, độ ẩm có thể thấm vào hệ thống, gây oxi hoá các bộ phận kim loại.
- Biểu hiện: Khóa cảm giác “khó xoay”, có tiếng kêu cọ xát, hoặc đột ngột không hoạt động khi trời mưa.
2.3. Sử dụng chìa không phù hợp
- Chìa giả (duplicate key) chất lượng kém hoặc chìa bị gãy, trầy xước có thể cắt không đúng rãnh, làm pin không được đẩy đúng cách.
- Hậu quả: Hỏng nhanh các pin, thậm chí làm cylindr bị gãy.
2.4. Va chạm hoặc lực mạnh
- Khi điểm cố định của rotary cam bị va chạm (ví dụ: va chạm khi thay vô lăng), các băng răng và các tiếp điểm có thể biến dạng.
- Triệu chứng: Khi xoay chìa, cảm giác bị kẹt, hoặc động cơ không khởi động dù chìa ở vị trí “START”.
2.5. Hỏng bộ relay starter hoặc solenoid
- Dù không phải là lỗi trực tiếp của cylindr, nhưng sự cố ở relay starter có thể đánh lừa người lái nghĩ rằng lỗi ở khóa.
- Dấu hiệu: Khi chìa ở vị trí “START”, không có tiếng “click” của starter, nhưng các hệ thống điện (đèn, radio) vẫn hoạt động bình thường.
3. Dấu hiệu và triệu chứng nhận biết
Việc phát hiện sớm có thể tránh được việc phải thay toàn bộ hệ thống. Dưới đây là các dấu hiệu phổ biến:
| Triệu chứng | Mô tả chi tiết | Nguyên nhân khả dĩ |
|---|---|---|
| Chìa không vào được | Khi đưa chìa vào, cảm giác cản hoặc bị kẹt. | Mài mòn pin, chìa hỏng, độ ẩm. |
| Không có tiếng “click” khi xoay tới “START” | Khi chuyển sang vị trí “START”, không nghe tiếng click của starter. | Hỏng rotary cam, relay starter, hoặc pin không dịch chuyển đúng. |
| Đèn báo “Key” liên tục sáng (điều khiển bằng chìa cũ) | Đèn “Key” (hoặc “Immobilizer”) không tắt ngay sau khi chìa được rút ra. | Hệ thống immobilizer không nhận chìa, thường do lỗi khối mã khóa (transponder). |
| Khởi động chập chờn | Khi xoay đến “START”, động cơ khởi động đôi khi có, đôi khi không. | Pin mòn, độ ẩm, hoặc bám dính bột bôi trơn cũ. |
| Khóa bật/tắt không đồng nhất | Khi bật “ON”, một số thiết bị (đèn, radio) không bật. | Tiếp điểm điện bên trong cylindr bị mòn. |
| Tiếng kêu “cạch” khi xoay chìa | Tiếng kêu gỗ, kêu cạch khi chuyển sang “ON/START”. | Lò xo hoặc cam bị hỏng, độ ẩm làm ma sát tăng. |
Nếu bạn gặp hai hoặc nhiều trong số các dấu hiệu trên, đánh giá ngay tình trạng của cylindr.
4. Quy trình kiểm tra và chẩn đoán
4.1. Dụng cụ cần chuẩn bị
- Bộ chìa sao (key set) gốc – để so sánh.
- Đèn kiểm tra điện (multimeter) – đo điện áp, điện trở.
- Bộ dụng cụ tháo vỏ bảng điều khiển – 10mm, 12mm socket, trục vít.
- Mỡ bôi trơn silicone – dùng cho các bộ phận kim loại (không dùng WD‑40 vì có thể gây ăn mòn).
- Bảng hướng dẫn sửa chữa (Toyota Service Manual) – để tham khảo độ torque, vị trí lắp.
4.2. Bước kiểm tra nhanh (non‑invasive)
- Kiểm tra chìa: Đặt chìa vào, xoay từ “OFF” → “ON” → “START”. Nếu cảm giác khó hoặc rung, có thể có vấn đề.
- Kiểm tra điện áp: Dùng multimeter đo điện áp 12V ở các dây nguồn tới ignition switch (thường là dây màu xanh). Khi chìa ở “ON”, điện áp phải xuất hiện.
- Kiểm tra âm thanh: Nghe tiếng “click” của starter. Nếu không có, kiểm tra relay starter và solenoid trước khi mở nắp.
4.3. Kiểm tra chi tiết (đòi hỏi tháo rời)
- Tháo bảng điều khiển:
- Ngắt pin âm (negative terminal) để tránh điện giật.
- Tháo các ốc vít và kẹp giữ bảng điều khiển trên cột lái.
- Rút cylindr ra: Cẩn thận tháo dây điện, dây tín hiệu immobilizer (nếu có).
- Quan sát trực quan: Kiểm tra pin có bị cong, gãy, hoặc lò xo có mất độ căng không.
- Thử nghiệm bằng công cụ “key tester”: Đặt chìa vào và dùng một thanh kim loại nhẹ đẩy pin lên. Nếu pin không di chuyển đúng vị trí, thay mới.
4.4. Đánh giá kết quả
- Nếu pin mòn hoặc gãy: Thay mới toàn bộ cylindr (thường đi kèm với bộ pin).
- Nếu lò xo yếu: Thay lò xo hoặc toàn bộ bộ.
- Nếu có dấu hiệu ăn mòn: Vệ sinh, bôi trơn, hoặc thay mới tùy mức độ.
- Nếu relay/solenoid lỗi: Thay các bộ phận phụ trợ trước khi quyết định thay cylindr.
5. Hướng dẫn thay thế cylindr khóa đánh lửa
5.1. Lưu ý an toàn
- Ngắt nguồn pin âm trước khi bắt đầu.
- Đánh dấu vị trí các dây bằng bút màu để tránh nhầm lẫn khi lắp lại.
- Sử dụng bộ dụng cụ chính hãng để tránh làm hỏng các đầu nối.
5.2. Các bước chi tiết
Có thể bạn quan tâm: 2000 Toyota Land Cruiser 100 Series: Đánh Giá Toàn Diện Và Những Điều Cần Biết Khi Sở Hữu
| Bước | Mô tả | Hình ảnh/Video (nếu có) |
|---|---|---|
| 1 | Ngắt nguồn: Tháo cáp âm (-) của bình ắc quy. | — |
| 2 | Tháo vô lăng (steering wheel): Dùng dụng cụ tháo vô lăng, tháo nút ghi nhớ vị trí (airbag) cẩn thận. | — |
| 3 | Tháo bảng điều khiển (steering column covers): Tháo 4‑6 ốc vít quanh cột lái, rút nhẹ để mở nắp. | — |
| 4 | Ngắt dây điện: Rút các cáp nguồn, dây tín hiệu immobilizer, và dây cảm biến vị trí cam. Ghi chú màu và vị trí. | — |
| 5 | Tháo cylindr cũ: Dùng tua vít hoặc dụng cụ rút cylindr (có thể có 2‑3 ốc vít giữ). Đánh dấu hướng quay để lắp lại đúng. | — |
| 6 | Kiểm tra bộ phận mới: Đảm bảo pin, lò xo, cam đều nguyên vẹn, không có khuyết tật. | — |
| 7 | Lắp cylindr mới: Đặt vào vị trí, siết ốc vít theo torque (10‑12 N·m). | — |
| 8 | Kết nối lại dây điện: Gắn lại các cáp và kiểm tra chắc chắn. | — |
| 9 | Lắp lại bảng điều khiển và vô lăng: Đặt nắp, siết ốc, gắn lại nút airbag. | — |
| 10 | Kết nối lại bình ắc quy và kiểm tra: Đặt chìa vào, xoay qua các vị trí để chắc chắn mọi chức năng hoạt động (đèn, radio, starter). | — |
5.3. Kiểm tra sau khi lắp
- Kiểm tra phím “START”: Khi xoay chìa, phải nghe tiếng “click” và động cơ khởi động liền mạch.
- Kiểm tra hệ thống immobilizer: Đèn “Key” (hoặc “Immobilizer”) tắt sau khi chìa rút ra.
- Kiểm tra các thiết bị phụ trợ: Đèn chiếu sáng, radio, điều hòa, cửa sổ điện.
Nếu có bất kỳ vấn đề nào, đặt lại các dây, kiểm tra lại torque các ốc vít, và chắc chắn không có dây nào bị lỏng.
6. Chi phí thay thế và mua phụ tùng
| Hạng mục | Giá trung bình (VNĐ) | Ghi chú |
|---|---|---|
| Cylindr khóa đánh lửa chính hãng (Toyota part 86210‑15010/20) | 1.200.000 – 1.800.000 | Bao gồm pin, lò xo, cam. |
| Cylindr sau khi đã qua sửa chữa (aftermarket) | 800.000 – 1.200.000 | Chất lượng phụ thuộc vào nhà cung cấp. |
| Phí dịch vụ thay thế tại garage | 500.000 – 800.000 | Bao gồm labor 1‑2 giờ. |
| Dụng cụ đặc biệt (key tester, puller) | 150.000 – 300.000 | Mua một bộ để dùng lâu dài. |
| Tổng cộng (không tính thuế) | 1.650.000 – 2.900.000 | Tùy vào lựa chọn phụ tùng và garage. |
Mẹo tiết kiệm: Nếu bạn có kỹ năng cơ khí, tự thay thế có thể giảm phí labor tới 70%. Tuy nhiên, hãy cân nhắc rủi ro nếu không tự tin.
7. Bảo dưỡng định kỳ để kéo dài tuổi thọ
7.1. Vệ sinh và bôi trơn
- Mỗi 12.000 km hoặc mỗi 12 tháng, dùng cồn isopropyl nhẹ lau sạch bề mặt cylindr và các khe hở.
- Bôi một lớp mỡ silicone mỏng lên pin và lò xo (không dùng dầu WD‑40 vì có thể làm giảm độ bám của pin).
7.2. Kiểm tra chìa
- Tránh đặt chìa trong môi trường ẩm ướt quá lâu.
- Khi có dấu hiệu trầy xước hoặc bị gãy, làm đặt lại (rekey) tại đại lý để tránh ảnh hưởng tới pin.
7.3. Tránh lực mạnh
- Khi thay vô lăng hoặc cài đặt bảng điều khiển, luôn đánh dấu vị trí của rotary cam và sử dụng công cụ chuyên dụng để tránh làm biến dạng.
7.4. Kiểm tra hệ thống immobilizer
- Nếu xe được trang bị immobilizer, hãy đảm bảo chìa có chip hoạt động. Khi chip yếu, hệ thống có thể từ chối cho khởi động, tạo ảo giác là cylindr hỏng.
8. Khi nào nên thay mới thay vì sửa chữa?
| Trường hợp | Đề xuất |
|---|---|
| Pin mòn nghiêm trọng (đã thay hơn 3 lần) | Thay mới toàn bộ cylindr. |
| Cylindr bị gãy hoặc lỏng (vì va chạm mạnh) | Thay mới. |
| Hỏng hệ thống immobilizer (chip không nhận) | Thay mới hoặc rekey tùy mức độ. |
| Chi phí sửa chữa > 50% giá trị mới | Thay mới để đảm bảo độ bền lâu dài. |
| Bạn không có công cụ chuyên dụng | Đưa xe tới garage uy tín. |
9. Các câu hỏi thường gặp (FAQ)
Q1: Tôi có thể dùng chìa dự phòng (duplicate key) để khởi động khi chìa gốc hỏng không?
Có thể bạn quan tâm: 2000 Toyota Camry – Dung Tích Bình Nhiên Liệu Và Những Điều Bạn Cần Biết
A: Có thể, nhưng chìa dự phòng phải được cắt chính xác và chip immobilizer phải đồng bộ. Nếu không, hệ thống sẽ từ chối khởi động.
Q2: Nếu xe không khởi động nhưng có tiếng “click”, nguyên nhân có phải là cylindr?
A: Tiếng “click” thường cho thấy relay starter hoạt động, nhưng nếu động cơ không quay, có thể do starter motor hỏng chứ không nhất thiết là cylindr.
Q3: Tôi có thể tự làm “rekey” (đổi mã khóa) cho chìa không?
A: Không khuyến cáo nếu không có dụng cụ chuyên dụng và kiến thức về transponder chip. Thao tác sai có thể làm immobilizer vô hiệu.
Q4: Có cần thay pin bình ắc quy khi thay cylindr không?
A: Không bắt buộc, nhưng nếu pin ắc quy đã cũ (dưới 3 năm), việc thay mới đồng thời sẽ giúp quá trình khởi động mượt mà hơn.
Q5: Có cách nào để kiểm tra độ bền của pin trong cylindr mà không tháo ra?
A: Một số đồ dùng chuyên dụng (key tester) có thể đo độ cao pin khi chìa được đưa vào, nhưng độ chính xác không cao bằng việc tháo rời và kiểm tra trực tiếp.
10. Kết luận
Cylindr khóa đánh lửa là trái tim của hệ thống khởi động trên Toyota Corolla 2002. Việc hiểu rõ cấu tạo, nguyên nhân hỏng hóc, và quy trình thay thế không chỉ giúp bạn tự tin giải quyết sự cố mà còn giảm thiểu chi phí và tăng độ an toàn cho chiếc xe của mình.
- Kiểm tra định kỳ và bảo dưỡng đúng cách là chìa khóa để tránh những trục trặc bất ngờ.
- Khi gặp triệu chứng bất thường, hãy đánh giá nhanh và nếu cần, thực hiện thay mới hoặc đưa xe tới đại lý.
- Đừng quên giữ chìa gốc và các bản sao ở nơi khô ráo, tránh để chìa tiếp xúc với nước hoặc bụi bẩn.
Hy vọng bài viết này đã cung cấp cho bạn toàn bộ thông tin cần thiết để giải quyết mọi vấn đề liên quan tới cylindr khóa đánh lửa của Toyota Corolla 2002. Nếu còn thắc mắc, đừng ngần ngại để lại bình luận hoặc tìm kiếm hỗ trợ từ các diễn đàn ô tô uy tín.
Chúc bạn lái xe an toàn và luôn sẵn sàng trên mọi hành trình!
