1. Giới thiệu tổng quan về hệ thống khởi động của Toyota Camry 2002
Toyota Camry 2002 là một trong những mẫu sedan trung cỡ được ưa chuộng nhất của Toyota tại thị trường châu Á và Bắc Mỹ. Với động cơ 2.4L hoặc 3.0L, Camry mang lại khả năng vận hành mượt mà, tiêu thụ nhiên liệu hợp lý và độ bền cao. Tuy nhiên, như bất kỳ chiếc xe nào, hệ thống khởi động (starter) của Camry cũng không tránh khỏi các vấn đề hao mòn theo thời gian. Việc hiểu rõ cấu tạo, chức năng và các dấu hiệu báo lỗi của starter sẽ giúp chủ xe phát hiện sớm, giảm thiểu chi phí sửa chữa và kéo dài tuổi thọ xe.
Trong bài viết này, chúng ta sẽ:
- Giải thích chi tiết về starter của Toyota Camry 2002, bao gồm cấu tạo, nguyên lý hoạt động và vị trí lắp đặt.
- Liệt kê các dấu hiệu thường gặp khi starter gặp trục trặc.
- Hướng dẫn cách kiểm tra starter bằng các công cụ cơ bản mà không cần đến garage.
- Đưa ra hướng dẫn thay thế starter từ A đến Z, bao gồm các lưu ý an toàn và các dụng cụ cần chuẩn bị.
- Cung cấp mẹo bảo dưỡng và lý do tại sao nên thay dầu mỡ, kiểm tra dây cáp và bộ điều khiển điện.
- So sánh giá cả và đánh giá các loại starter chính hãng và thay thế (OEM vs aftermarket) trên thị trường Việt Nam.
- Đưa ra kế hoạch bảo trì định kỳ cho starter và các bộ phận liên quan, giúp bạn tránh những sự cố “bất ngờ”.
Bằng cách đọc hết toàn bộ bài viết, bạn sẽ nắm vững mọi kiến thức cần thiết để tự mình xử lý vấn đề starter trên Toyota Camry 2002, hoặc ít nhất có thể giao tiếp hiệu quả hơn với thợ sửa xe khi cần đưa xe vào garage.

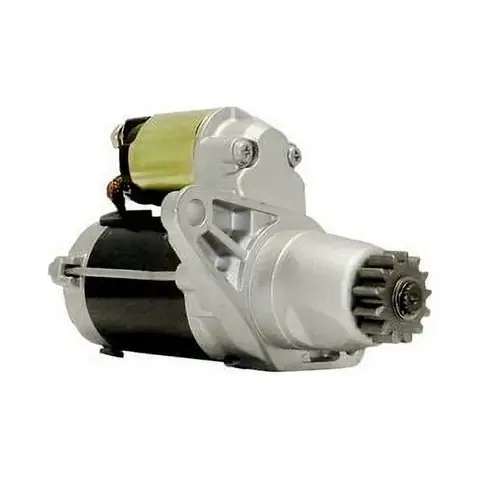

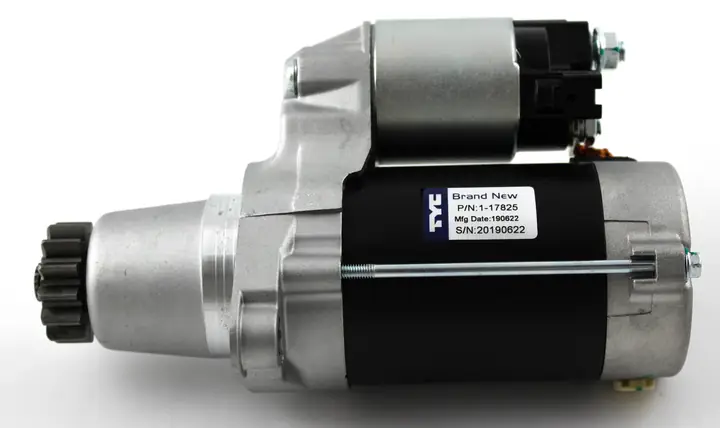

2. Cấu tạo và nguyên lý hoạt động của starter Toyota Camry 2002
2.1. Thành phần chính của starter
Starter của Toyota Camry 2002 (thường là Denso SRB-33 hoặc Denso SRB-36 tùy phiên bản động cơ) bao gồm các bộ phận sau:
| Thành phần | Chức năng | Vị trí trong starter |
|---|---|---|
| Bánh răng pinion (Pinion Gear) | Khi nhận điện, bánh răng này sẽ gắn vào răng của flywheel để truyền mô-men xoắn vào động cơ. | Gắn vào trục quay của motor. |
| Solenoid (cánh trượt điện) | Khi chìa khóa bật, solenoid kích hoạt, đưa điện tới motor và đẩy bánh pinion vào flywheel. | Nằm phía trước motor, thường có dây nối tới bộ điều khiển. |
| Motor (động cơ điện) | Chuyển đổi năng lượng điện thành năng lượng cơ, quay trục để khởi động động cơ. | Nằm trong vỏ bảo vệ, gắn trực tiếp vào bộ truyền động. |
| Bộ truyền động (Drive gear) | Truyền mô-men từ motor qua bánh pinion đến flywheel. | Gắn chặt vào trục motor. |
| Vỏ bảo vệ (Housing) | Bảo vệ các bộ phận bên trong khỏi bụi bẩn, dầu và va chạm. | Bao quanh toàn bộ cơ cấu. |
| Cánh tay cầu dao (Brushes) | Truyền điện từ cuộn dây tới rotor trong motor. | Gắn bên trong motor, thường bằng carbon. |
| Cuộn dây (Coil) | Khi nhận điện, tạo ra từ trường quay rotor. | Bên trong motor. |
2.2. Nguyên lý hoạt động
- Khi người lái xoay chìa khóa sang vị trí START, một tín hiệu điện (khoảng 12V) được gửi tới solenoid của starter.
- Solenoid đóng mạch, đồng thời đẩy bánh pinion ra để tiếp xúc với răng flywheel (tấm bánh răng trên động cơ).
- Đồng thời, solenoid cung cấp dòng điện lớn (khoảng 150-200A) tới motor, làm cho rotor quay nhanh.
- Quay của motor truyền mô-men qua bánh pinion, quay flywheel, và nhờ quá trình nén hỗn hợp không khí-nhiên liệu trong buồng đốt, động cơ bắt đầu hoạt động.
- Khi động cơ đạt tốc độ ổn định (khoảng 300-400 vòng/phút), cảm biến crankshaft position sensor (CKP) gửi tín hiệu cho ECU, ECU cắt nguồn cho starter, solenoid thu lại bánh pinion và motor ngừng quay.
2.3. Vị trí lắp đặt trên Toyota Camry 2002
Starter được gắn phía trên khối động cơ, gần bộ truyền động (transmission). Đối với Camry 2.4L, starter thường nằm ở góc trái của động cơ (nhìn từ phía trước xe). Để tiếp cận, thường cần:
- Tháo bảo hiểm an toàn (nếu có).
- Gỡ cáp điện và cáp solenoid.
- Tháo 2-3 ốc cố định starter vào khối động cơ.
- Đối với một số mẫu, cần tháo cắc cọc bảo vệ (heat shield) để có không gian làm việc.
3. Dấu hiệu nhận biết starter có vấn đề
Biết các dấu hiệu cảnh báo sẽ giúp bạn chẩn đoán sớm và tránh hỏng nặng hơn. Dưới đây là những triệu chứng phổ biến nhất:
| Dấu hiệu | Nguyên nhân khả dĩ | Cách kiểm tra nhanh |
|---|---|---|
| Xe không khởi động, chỉ có tiếng “click” | Solenoid hỏng, mối nối kém, hoặc motor không nhận đủ dòng | Kiểm tra điện áp tại solenoid khi xoay chìa khóa. |
| Tiếng “whirr” nhưng không có bánh pinion vào flywheel | Bánh pinion không được đẩy đủ, hoặc flywheel bám kẹt | Nghe tiếng motor, sau đó mở nắp để kiểm tra vị trí bánh pinion. |
| Xe khởi động chậm, cần xoay chìa khóa nhiều lần | Cuộn dây motor mòn, brush hao mòn, hoặc điện áp yếu | Đo dòng điện khi khởi động, so sánh với thông số nhà sản xuất (≈150A). |
| Tiếng “buzz” hoặc “grind” khi khởi động | Bánh pinion không khớp đúng vị trí, có thể do flywheel bị hư hoặc starter gắn lệch | Kiểm tra vị trí bánh pinion và răng flywheel. |
| Starter quay nhưng động cơ không khởi động | Các cảm biến (CKP, camshaft) không gửi tín hiệu, hoặc hệ thống nhiên liệu có vấn đề | Kiểm tra tín hiệu từ cảm biến bằng máy chẩn đoán OBD-II. |
| Mùi khét hoặc khói đen | Cuộn dây quá nhiệt, brush cháy, hoặc dây cáp ngắn mạch | Kiểm tra nhiệt độ và mùi khét quanh starter. |
| Động cơ tắt ngay sau khi khởi động | Starter không cắt nguồn đúng lúc (solenoid kẹt) hoặc ECU lỗi | Kiểm tra tín hiệu cắt nguồn bằng đồng hồ vạn năng. |
Nếu xuất hiện một hoặc nhiều dấu hiệu trên, hãy tiến hành kiểm tra chi tiết theo các bước dưới đây.
4. Quy trình kiểm tra starter trên Toyota Camry 2002
4.1. Dụng cụ cần chuẩn bị
Có thể bạn quan tâm: 2002 Toyota Camry Headlights: Hướng Dẫn Chi Tiết Về Thay Thế, Bảo Dưỡng Và Nâng Cấp
| Dụng cụ | Mô tả |
|---|---|
| Đồng hồ vạn năng (multimeter) | Đo điện áp, điện trở, dòng điện. |
| Bộ kiểm tra pin (battery tester) | Đánh giá sức mạnh pin 12V. |
| Dây kéo (jumper wire) | Để cấp nguồn tạm thời cho starter. |
| Búa cao su (rubber mallet) | Kiểm tra độ chắc của gắn kết. |
| Đèn pin hoặc đèn LED | Chiếu sáng khu vực làm việc. |
| Dụng cụ tháo ốc (socket set) | Để tháo starter ra khỏi khối động cơ. |
| Găng tay bảo hộ, kính bảo hộ | Đảm bảo an toàn khi làm việc. |
4.2. Kiểm tra nguồn điện và pin
- Kiểm tra điện áp pin: Dùng bộ kiểm tra pin, đo điện áp khi xe tắt (độ 12.6V – 12.8V). Nếu điện áp dưới 12.2V, pin yếu, cần sạc hoặc thay mới.
- Kiểm tra điện áp tại solenoid: Khi người lái bật chìa khóa sang START, đo điện áp giữa cực dương (+) và cực âm (–) của solenoid. Giá trị phải gần 12V. Nếu thấp (<10V), kiểm tra dây cáp và cầu dao.
4.3. Kiểm tra solenoid
- Kiểm tra tiếng “click”: Khi bật chìa khóa, nếu nghe tiếng click, solenoid có thể hoạt động, nhưng không chắc chắn về lực đẩy bánh pinion.
- Kiểm tra điện trở cuộn dây solenoid: Đo điện trở giữa hai chân cuộn dây solenoid (thường khoảng 1-2 Ω). Nếu quá cao, cuộn dây hỏng.
4.4. Kiểm tra motor starter
- Kiểm tra dòng khởi động: Sử dụng đồng hồ vạn năng đặt ở chế độ đo ampere (A), nối vào dây dương của starter (cần cắt dây an toàn). Khi bật chìa khóa, đồng hồ sẽ hiển thị dòng tiêu thụ. Giá trị chuẩn cho Camry 2.4L khoảng 150-200A. Nếu dòng thấp hơn 100A, motor có thể mòn hoặc brush hao mòn.
- Kiểm tra vòng quay motor: Dùng dụng cụ cờ lê dài để quay thủ công trục motor (có thể dùng cờ lê ½” + thanh nối). Nếu trục quay mượt, không có tiếng kẹt, khả năng motor còn tốt.
4.5. Kiểm tra bánh pinion và flywheel
- Kiểm tra độ lệch: Khi starter hoạt động, quan sát bánh pinion có cắm vào răng flywheel hoàn toàn không. Nếu chỉ tiếp xúc một phần, có thể do đai truyền (drive gear) bị mòn hoặc trục starter bị lệch.
- Kiểm tra răng flywheel: Dùng đèn pin và kính lúp, kiểm tra răng flywheel có gãy, mòn hoặc bẻ cong không. Răng hỏng sẽ gây “grind” và hao mòn nhanh starter.
4.6. Kết luận kiểm tra
Sau khi thực hiện các bước trên, bạn sẽ có một bức tranh rõ ràng:
- Nếu điện áp và dòng đều ổn nhưng vẫn không khởi động, khả năng solenoid hoặc bánh pinion có vấn đề.
- Nếu dòng tiêu thụ thấp, motor brush hoặc cuộn dây đã mòn, cần thay mới.
- Nếu tiếng kẹt khi bánh pinion tiếp xúc, kiểm tra flywheel và đai truyền.
5. Hướng dẫn thay thế starter Toyota Camry 2002
5.1. Lưu ý an toàn trước khi bắt đầu
- Ngắt nguồn pin: Tháo cáp âm (negative) của pin trước khi làm việc để tránh chập điện.
- Đặt xe trên mặt phẳng: Sử dụng chân đỡ để xe không di chuyển.
- Sử dụng găng tay và kính bảo hộ: Tránh bị thương do rơi vật nặng hoặc tia lửa.
- Kiểm tra công cụ: Đảm bảo các socket, cờ lê và dụng cụ khác không bị mòn.
5.2. Các bước tháo starter
| Bước | Mô tả chi tiết |
|---|---|
| 1. Định vị starter | Mở nắp capo, xác định vị trí starter phía trái (đối với động cơ 2.4L) hoặc phía phải (đối với 3.0L). |
| 2. Tháo dây điện | Gỡ cáp dương (positive) và cáp solenoid. Đánh dấu vị trí bằng băng dính để lắp lại đúng. |
| 3. Tháo ốc cố định | Tháo 2-3 ốc (kích thước thường là 12mm hoặc 14mm) giữ starter vào khối động cơ. Một số mẫu có ốc đệm cao su cần tháo cẩn thận để không làm rách. |
| 4. Hỗ trợ starter | Dùng một giá đỡ (hoặc một người trợ giúp) để giữ starter khi tháo ốc cuối cùng, tránh để rơi. |
| 5. Rút starter ra | Kéo starter ra khỏi khối động cơ, cẩn thận không làm gãy dây cáp solenoid. |
5.3. Kiểm tra các bộ phận khi tháo ra
- Kiểm tra bánh pinion: Đảm bảo không có mòn, gãy.
- Kiểm tra solenoid: Nếu có dấu hiệu cháy, nứt, thay mới.
- Kiểm tra đai truyền (drive gear): Nếu có dấu hiệu mòn, nên thay đồng thời.
5.4. Lắp starter mới
| Bước | Hướng dẫn |
|---|---|
| 1. Đặt starter mới | Đưa starter vào vị trí, căn chỉnh trục sao cho bánh pinion khớp hoàn hảo với flywheel. |
| 2. Cố định bằng ốc | Vặn ốc cố định theo torque chuẩn: khoảng 30-35 Nm (sử dụng cờ lê torque). |
| 3. Kết nối dây điện | Gắn lại cáp dương và cáp solenoid đúng vị trí, siết chặt đầu cáp. |
| 4. Kiểm tra lại | Trước khi gắn nắp capo, thực hiện kiểm tra nhanh bằng cách bật chìa khóa (không cần khởi động động cơ). Nghe tiếng click, kiểm tra bánh pinion cắm vào flywheel. |
| 5. Lắp nắp capo | Đóng nắp capo, gắn lại các bộ phận đã tháo (nếu có heat shield). |
| 6. Thử khởi động | Kết nối lại pin, bật chìa khóa. Xe nên khởi động mượt mà trong 1-2 vòng. |
5.5. Thời gian và chi phí dự kiến
- Thời gian thực hiện: 1.5 – 2.5 giờ (đối với người có kinh nghiệm). Đối với người mới, có thể mất 3-4 giờ.
- Chi phí starter chính hãng (OEM Denso): 2.500.000 – 3.500.000 VNĐ (tùy phiên bản).
- Chi phí starter aftermarket (nhãn hiệu như Bosch, Valeo): 1.800.000 – 2.500.000 VNĐ.
- Chi phí công (nếu đưa vào garage): 300.000 – 600.000 VNĐ.
6. Bảo dưỡng và kéo dài tuổi thọ starter
Có thể bạn quan tâm: Động Cơ Toyota Camry 2002: Đánh Giá Toàn Diện, Bảo Dưỡng Và Nâng Cấp
6.1. Kiểm tra và thay dầu mỡ
Starter không cần thay dầu thường xuyên, nhưng bôi trơn bánh pinion và trục quay bằng dầu mỡ chịu nhiệt (type NLGI 2) mỗi 30.000 – 50.000 km sẽ giảm ma sát và tránh tiếng kẹt.
6.2. Kiểm tra dây cáp và kết nối
- Cáp dương: Kiểm tra độ rỉ, nứt, hở. Thay mới nếu có dấu hiệu ăn mòn.
- Cáp solenoid: Đảm bảo không bị kéo căng, đầu cáp chặt chẽ.
- Cầu dao (relay): Thay nếu có tiếng kêu lạ hoặc không phản hồi khi bật chìa khóa.
6.3. Kiểm tra flywheel
- Định kỳ (mỗi 80.000 km) kiểm tra răng flywheel bằng đèn pin. Nếu răng bị mòn, cần thay flywheel hoặc đĩa đệm (flywheel coupling).
6.4. Đánh giá nhu cầu thay mới so với sửa chữa
| Trường hợp | Khi nào nên sửa | Khi nào nên thay mới |
|---|---|---|
| Brush mòn | Nếu còn ít hơn 30% tuổi thọ, thay brush riêng (giá rẻ). | Nếu brush đã quá mòn và motor có tiếng kẹt. |
| Solenoid hỏng | Thay solenoid riêng (giá khoảng 500.000 VNĐ). | Nếu solenoid và motor cùng hỏng, thay cả bộ starter. |
| Motor cháy | Thường không thể sửa, cần thay mới. | Khi motor không quay dù đã cấp đủ điện áp. |
6.5. Lưu ý khi mua starter thay thế
- Chọn OEM nếu muốn độ bền và hiệu suất tương đương xe mới.
- Kiểm tra số serial: Số serial của starter mới phải khớp với mã động cơ (VIN) để tránh lỗi tương thích.
- Bảo hành: Chọn nhà cung cấp có bảo hành ít nhất 12 tháng hoặc 30.000 km.
- Kiểm tra giấy tờ: Đảm bảo có hóa đơn và phiếu bảo hành để tránh rủi ro.
7. So sánh starter OEM vs aftermarket cho Toyota Camry 2002
| Tiêu chí | OEM (Denso) | Aftermarket (Bosch, Valeo, … ) |
|---|---|---|
| Giá | 2.5 – 3.5 triệu VNĐ | 1.8 – 2.5 triệu VNĐ |
| Chất lượng | Độ bền cao, tương thích 100% | Chất lượng tốt nhưng có thể có độ bền hơi thấp hơn. |
| Bảo hành | 12-24 tháng hoặc 30.000 km | 6-12 tháng hoặc 20.000 km |
| Sự phù hợp | Hoàn toàn phù hợp với ECU, cảm biến | Đôi khi cần tinh chỉnh solenoid để đồng bộ. |
| Khả năng chịu nhiệt | Cao, thiết kế cho môi trường nhiệt độ cao | Tốt, nhưng có thể giảm tuổi thọ trong khí hậu nóng ẩm. |
Kết luận: Nếu ngân sách cho phép và bạn muốn yên tâm về độ bền, nên chọn OEM Denso. Nếu muốn tiết kiệm và chấp nhận rủi ro một chút, aftermarket là lựa chọn hợp lý, đặc biệt khi mua từ các đại lý uy tín.
8. Kế hoạch bảo trì định kỳ cho starter Camry 2002
| Thời gian (km) | Hệ thống cần kiểm tra | Hành động |
|---|---|---|
| 10.000 km | Kiểm tra điện áp pin | Sạc hoặc thay nếu dưới 12.2V |
| 20.000 km | Kiểm tra dây cáp, kết nối | Làm sạch, bôi mỡ nếu cần |
| 30.000 km | Kiểm tra âm thanh khi khởi động | Nghe tiếng click, không có tiếng kẹt |
| 40.000 km | Kiểm tra brush (nếu có thể tháo) | Thay nếu mòn > 30% |
| 50.000 km | Kiểm tra dầu mỡ bánh pinion | Bôi lại nếu khô |
| 60.000 km | Kiểm tra flywheel răng | Thay nếu răng mòn |
| 80.000 km | Kiểm tra toàn bộ starter (đánh giá) | Thay mới nếu có dấu hiệu hỏng nghiêm trọng |
| 100.000 km | Đánh giá lại toàn bộ hệ thống khởi động | Thực hiện bảo dưỡng toàn diện hoặc thay mới nếu cần |
9. Các câu hỏi thường gặp (FAQ) về starter Toyota Camry 2002
9.1. Starter có thể tự động “đóng băng” khi trời lạnh không?
Có. Khi nhiệt độ môi trường dưới -10°C, dầu trong starter có thể đặc lại, gây khó quay trục. Giải pháp: đun nóng xe một vài phút (đi một đoạn ngắn) hoặc dùng spray khử đông lên bộ truyền.
Có thể bạn quan tâm: 2002 Toyota Camry Alternator: Hướng Dẫn Toàn Diện Về Chức Năng, Dấu Hiệu Hỏng Và Cách Thay Thế
9.2. Thay starter có cần thay flywheel không?
Không bắt buộc. Chỉ cần flywheel còn răng nguyên vẹn và không bị mòn quá mức. Nếu phát hiện răng mòn > 20%, nên thay flywheel cùng lúc để tránh “grind”.
9.3. Starter có ảnh hưởng tới hệ thống sạc pin không?
Có. Khi starter tiêu thụ quá lớn (do lỗi motor), pin sẽ bị đổ thấp nhanh, gây giảm tuổi thọ. Nếu pin thường xuyên dưới 11V sau khởi động, kiểm tra starter là cần thiết.
9.4. Có thể tự làm “bypass” solenoid để kiểm tra motor không?
Có, nhưng rất nguy hiểm vì dòng điện lớn. Cần dùng dây cáp chịu 200A, cắm trực tiếp vào terminal dương của motor, đồng thời giữ an toàn để tránh chạm vào các bộ phận kim loại. Thực hiện chỉ khi bạn có kinh nghiệm điện xe.
9.5. Starter có cần “đánh bóng” (polish) khi lắp lại không?
Không. Starter được thiết kế để hoạt động trong môi trường bẩn và có một lớp bảo vệ chống ăn mòn. Việc làm sạch bề mặt bằng dung dịch degreaser và lau khô là đủ.
10. Kết luận
Starter là trái tim của hệ thống khởi động, và trên Toyota Camry 2002, nó đóng một vai trò quan trọng để đưa động cơ vào hoạt động nhanh chóng và ổn định. Việc nắm vững:
- Cấu tạo và nguyên lý hoạt động của starter.
- Dấu hiệu cảnh báo sớm.
- Quy trình kiểm tra bằng các dụng cụ cơ bản.
- Cách thay thế an toàn, đúng chuẩn.
- Bảo dưỡng định kỳ để kéo dài tuổi thọ.
- Lựa chọn linh kiện phù hợp (OEM vs aftermarket).
…sẽ giúp bạn tự tin xử lý mọi vấn đề liên quan đến starter mà không cần phụ thuộc quá nhiều vào garage, giảm chi phí và thời gian bảo dưỡng.
Nếu bạn cảm thấy bài viết hữu ích, hãy chia sẻ với những người bạn lái xe Camry, hoặc lưu lại để tham khảo khi cần. Đừng quên thực hiện bảo dưỡng định kỳ, vì một starter khỏe mạnh không chỉ giúp xe khởi động nhanh mà còn bảo vệ toàn bộ hệ thống điện và động cơ của bạn.
Chúc bạn luôn có những chuyến đi an toàn và xe luôn “cười” khi bật chìa!
