1. Giới thiệu chung về hệ thống sạc điện của Toyota Camry 1991
Toyota Camry thế hệ đầu tiên (sản xuất từ năm 1982 đến 1991) là một trong những mẫu sedan bán chạy nhất tại thị trường Mỹ và châu Á. Đặc biệt, phiên bản 1991 – năm cuối cùng của thế hệ này – được trang bị động cơ 4‑cylinder 2.2 L (đánh số 3S-FE) và một hệ thống điện tử ổn định, trong đó alternator (máy phát điện) đóng vai trò then chốt.
Alternator không chỉ cung cấp năng lượng cho các thiết bị điện trên xe (đèn pha, hệ thống âm thanh, cửa sổ điện, v.v.) mà còn bảo vệ pin (battery) khỏi việc bị cạn kiệt trong quá trình khởi động và vận hành. Khi alternator gặp sự cố, các vấn đề sẽ lan tỏa nhanh chóng, gây ảnh hưởng tới toàn bộ hệ thống điện và thậm chí làm xe không thể khởi động.
Bài viết dưới đây sẽ cung cấp:
- Kiến thức cơ bản về cấu tạo và nguyên lý hoạt động của alternator trên Toyota Camry 1991.
- Các dấu hiệu nhận biết alternator có vấn đề.
- Hướng dẫn kiểm tra, chẩn đoán và thay thế alternator đúng cách.
- Lưu ý bảo dưỡng, nguồn phụ tùng thay thế uy tín và chi phí tham khảo.
Mục tiêu là giúp chủ xe, thợ sửa chữa và những người yêu thích ô tô có thể tự tin xử lý mọi vấn đề liên quan đến alternator của chiếc Camry 1991, giảm thiểu chi phí và tăng độ tin cậy khi lái xe.
Có thể bạn quan tâm: 1989 Toyota 4runner V6 – Huyền Thoại Đồ Thể Thao Cổ Điển Và Những Điều Bạn Cần Biết

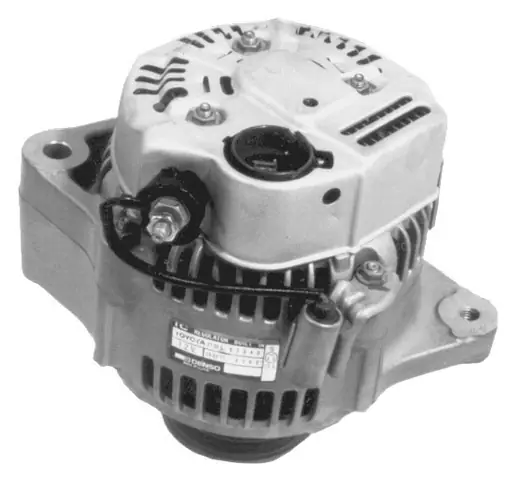

2. Cấu tạo và nguyên lý hoạt động của alternator trên Toyota Camry 1991
2.1. Các bộ phận chính
| Thành phần | Chức năng | Vị trí trên alternator |
|---|---|---|
| Rotor (cánh quạt từ) | Tạo từ trường quay khi được cấp điện qua slip rings | Giữa trục quay, gắn trực tiếp vào trục khuỷu qua dây curoa |
| Stator (cánh quạt tĩnh) | Nhận năng lượng từ từ trường quay, tạo ra điện xoay chiều (AC) | Bao quanh rotor, cố định trong vỏ |
| Đầu biến (rectifier) | Chuyển đổi điện AC thành DC (điện một chiều) | Gắn trên mặt bên ngoài, thường là bộ diode |
| Regulator điện áp | Kiểm soát điện áp đầu ra, giữ ổn định khoảng 13.8‑14.4 V | Thường tích hợp trong bộ rectifier hoặc đặt riêng |
| Bộ phận làm mát | Tản nhiệt cho stator và diode, tránh quá nhiệt | Thiết kế các rãnh gió trên vỏ ngoài |
| Đai truyền động (serpentine belt) | Truyền sức quay từ trục khuỷu tới rotor | Nối trực tiếp với trục cam hoặc trục khuỷu qua pulley |
| Cảm biến điện áp (AVR sensor) | Gửi tín hiệu cho ECU về mức điện áp hiện tại | Gắn trên hoặc gần regulator |
2.2. Nguyên lý hoạt động
- Khi động cơ khởi động, trục khuỷu quay và kéo đai truyền động, làm quay rotor trong alternator.
- Rotor được cấp điện từ pin qua slip rings, tạo ra một từ trường quay mạnh.
- Từ trường quay cắt qua các cuộn dây stator, sinh ra điện xoay chiều (AC).
- Đầu biến (điện tử diode) chuyển đổi AC thành DC, đưa vào hệ thống điện của xe.
- Regulator điện áp so sánh điện áp đầu ra với mức chuẩn (≈14 V) và điều chỉnh dòng điện vào rotor (thông qua cuộn dây exciter) để duy trì điện áp ổn định.
- Pin nhận được năng lượng để sạc lại, trong khi các thiết bị điện khác (đèn, máy lạnh, audio…) sử dụng điện DC này.
Nếu bất kỳ bộ phận nào trong chuỗi này gặp trục trặc, điện áp sẽ không ổn định, dẫn tới hiện tượng đèn pin “Battery” bật, điện bị chập hoặc xe không khởi động.
3. Các triệu chứng thường gặp khi alternator gặp sự cố
3.1. Đèn báo “Battery” hoặc “Charging System” sáng liên tục
- Nguyên nhân: Alternator không cung cấp đủ điện áp (dưới 13 V) hoặc regulator quá tải.
- Kiểm tra: Dùng đồng hồ vạn năng đo điện áp đầu ra khi máy đang hoạt động; nếu dưới 13 V → alternator cần kiểm tra.
3.2. Đèn pha, đèn nội thất nhạt hoặc chớp nháy
- Nguyên nhân: Điện áp không ổn định, thường do cuộn dây stator bị mòn hoặc dây curoa lỏng.
- Kiểm tra: Khi tăng tốc, nếu điện áp tăng mạnh (trên 15 V) và sau đó giảm nhanh → dấu hiệu regulator hỏng.
3.3. Xe khó khởi động hoặc không khởi động được
- Nguyên nhân: Pin đã hết năng lượng do không được sạc đầy; alternator không sạc được pin.
- Kiểm tra: Đo điện áp pin khi máy tắt (phải khoảng 12.6 V). Nếu dưới 12 V và không tăng khi khởi động → alternator có vấn đề.
3.4. Tiếng kêu, tiếng rít hoặc tiếng ồn lạ từ phía trước xe
- Nguyên nhân: Đai truyền động (serpentine belt) mòn, lỏng hoặc rotor không cân bằng.
- Kiểm tra: Kiểm tra độ căng của đai, xem có dấu hiệu nứt, mòn hay không; lắng nghe tiếng kêu khi máy chạy ở tốc độ cao.
3.5. Hơi nóng lên mạnh ở vùng alternator
- Nguyên nhân: Quá tải, hệ thống làm mát bị tắc, hoặc diode hỏng gây hiện tượng “short circuit”.
- Kiểm tra: Cảm nhận nhiệt độ sau khi máy chạy 10‑15 phút; nếu quá nóng (>80 °C) → cần kiểm tra diode và hệ thống làm mát.
3.6. Mùi khét hoặc khói trắng xuất hiện
- Nguyên nhân: Dây curoa trượt, gây ma sát, hoặc diode cháy.
- Kiểm tra: Kiểm tra dây curoa, xem có dấu vết cháy, và mở nắp alternator để kiểm tra diode.
4. Quy trình kiểm tra và chẩn đoán alternator trên Toyota Camry 1991
Có thể bạn quan tâm: Các Bộ Phận Thay Thế Và Nâng Cấp Cho Toyota 4runner 1991: Hướng Dẫn Chi Tiết Cho Chủ Xe
4.1. Dụng cụ cần chuẩn bị
| Dụng cụ | Mô tả | Ghi chú |
|---|---|---|
| Đồng hồ vạn năng (multimeter) | Đo điện áp, điện trở, kiểm tra diode | Đảm bảo có chức năng đo DC và AC |
| Đèn kiểm tra (test light) | Kiểm tra nguồn điện nhanh | Thay thế cho đồng hồ trong một số trường hợp |
| Dụng cụ tháo đai (serpentine belt tool) | Nới lỏng và tháo đai | Đảm bảo không làm hỏng pulley |
| Bộ dụng cụ cờ lê, mỏ lết | Tháo các ốc vít, bu lông | Cỡ phù hợp với các ốc trên alternator |
| Đèn pin | Quan sát các chi tiết trong khoang động cơ | Đặc biệt trong điều kiện thiếu sáng |
| Thước đo độ căng dây curoa (tension gauge) | Đánh giá độ căng của serpentine belt | Không bắt buộc nhưng hữu ích |
4.2. Bước 1: Kiểm tra điện áp pin khi máy tắt
- Đặt đồng hồ ở chế độ DC, đo điện áp giữa cực dương (+) và âm (–) của pin.
- Giá trị chuẩn: 12.4 V – 12.8 V. Nếu dưới 12.0 V, pin đã yếu và có thể gây nhầm lẫn trong chẩn đoán alternator.
4.3. Bước 2: Kiểm tra điện áp khi máy đang chạy
- Khởi động xe, để máy chạy 5‑10 phút ở tốc độ idle.
- Đo điện áp pin một lần nữa; giá trị chuẩn: 13.8 V – 14.4 V.
- Tăng tốc nhẹ (đến 2500‑3000 rpm) và đo lại. Nếu điện áp không tăng hoặc giảm mạnh, có khả năng regulator hoặc rotor gặp sự cố.
4.4. Bước 3: Kiểm tra điện áp đầu ra của alternator (sử dụng test lead)
- Tìm các dây dẫn trên alternator: B+ (dây đỏ) – đầu ra, B- (đất), và Exciter (dây nhỏ hơn).
- Đo điện áp giữa B+ và B- khi máy idle; giá trị phải tương đương với điện áp pin ở Bước 2.
- Nếu điện áp B+ thấp hơn 13 V, alternator không sinh ra đủ điện.
4.5. Bước 4: Kiểm tra diode (đầu biến)
- Tắt máy, rút cáp pin (đảm bảo an toàn).
- Đặt đồng hồ ở chế độ diode test hoặc ohm.
- Kiểm tra từng diode (thông thường có 6 diode trong bộ rectifier).
- Đo giữa mỗi cặp cực (A‑B, B‑C, …).
- Kết quả phải cho điện trở thấp (≈0.5‑0.7 V) ở một chiều và không dẫn ở chiều ngược lại.
- Nếu bất kỳ diode nào cho giá trị ngắn mạch (0 Ω) hoặc mở mạch (∞), cần thay bộ rectifier hoặc toàn bộ alternator.
4.6. Bước 5: Kiểm tra độ căng và tình trạng dây curoa
- Kiểm tra độ căng bằng tay: dây curoa phải có độ đàn hồi vừa phải, không quá lỏng.
- Kiểm tra vết mòn, nứt, hoặc dấu cháy trên bề mặt.
- Đối với Camry 1991, dây curoa thường là serpentine (đai một lớp) và cần thay mới mỗi 80,000‑100,000 km hoặc khi có dấu hiệu hư hỏng.
4.7. Bước 6: Kiểm tra rotor và cuộn dây exciter
- Khi máy dừng, tháo dây điện của alternator (đánh dấu vị trí để lắp lại).
- Đo điện trở của cuộn dây exciter (thường khoảng 0.5‑2 Ω). Nếu giá trị quá cao hoặc vô cùng, cuộn dây bị hỏng.
- Kiểm tra rotor bằng cách quay tay; nếu cảm thấy cản hoặc âm thanh lạ, có thể có vấn đề về bạc trượt hoặc trục.
4.8. Tổng hợp kết quả
- Đầu ra điện áp bình thường → Alternator khả dụng.
- Điện áp thấp, diode hỏng, cuộn exciter mở mạch → Thay alternator hoặc bộ rectifier.
- Dây curoa hỏng → Thay dây curoa và cân chỉnh độ căng.
5. Hướng dẫn thay thế alternator trên Toyota Camry 1991
Lưu ý quan trọng: Nếu bạn không có kinh nghiệm làm việc với hệ thống điện của xe, hãy nhờ thợ chuyên nghiệp. Các bước dưới đây dành cho người có kỹ năng cơ bản và công cụ phù hợp.
5.1. Chuẩn bị
| Vật tư | Số lượng | Ghi chú |
|---|---|---|
| Alternator mới (OEM hoặc aftermarket) | 1 | Kiểm tra mã part: 22010‑02015 (OEM) |
| Dây curoa serpentine mới (nếu cần) | 1 | Đảm bảo độ dài và rãnh phù hợp |
| Dụng cụ cờ lê, mỏ lết | – | Cỡ 10 mm, 13 mm, 15 mm |
| Kìm bấm dây điện | – | Để cắt và nối lại các đầu cáp |
| Dầu bôi trơn (nếu cần) | – | Dùng cho trục rotor khi lắp lại |
| Găng tay bảo hộ | – | Đảm bảo an toàn khi làm việc với pin |
5.2. Quy trình tháo alternator
- Ngắt nguồn điện: Rút cáp pin (đầu âm trước, sau đó dương) để tránh chập điện.
- Tháo dây curoa: Dùng dụng cụ nới lỏng tensioner, kéo dây curoa ra khỏi pulley alternator.
- Ngắt các dây điện: Đánh dấu vị trí các cờ nối, rút các cọc cắm (công tắc) trên alternator.
- Tháo các ốc cố định: Tháo 2‑3 ốc (khoảng 10‑12 mm) giữ alternator vào bracket (khung cố định).
- Gỡ alternator ra: Nhẹ nhàng nâng lên, tránh làm rơi các bộ phận điện.
5.3. Kiểm tra khu vực lắp đặt
- Kiểm tra pulley và trục: Đảm bảo không có mòn, trầy xước. Nếu có, thay pulley mới.
- Làm sạch: Vệ sinh vùng gắn alternator bằng khăn mềm, không để lại bụi bẩn hoặc dầu mỡ.
5.4. Lắp alternator mới
- Đặt alternator vào vị trí: Đảm bảo trục rotor khớp đúng với pulley.
- Cố định bằng ốc: Siết chặt ốc theo độ siết 15‑20 Nm (theo khuyến cáo nhà sản xuất).
- Kết nối dây điện: Gắn lại các cọc cắm, kiểm tra chắc chắn không có lỏng.
- Lắp lại dây curoa: Đặt dây curoa qua các pulley, dùng tensioner để căng đúng mức (độ căng chuẩn khoảng 12‑15 lb khi dùng thước đo).
- Kiểm tra lại: Xoay tay pulley để chắc chắn không có chặn, dây curoa không bị lệch.
5.5. Kiểm tra sau khi lắp
- Kết nối lại pin (đầu âm, sau đó dương).
- Khởi động xe: Để máy chạy 2‑3 phút, quan sát đèn “Battery”.
- Đo điện áp: Sử dụng đồng hồ, kiểm tra điện áp đầu ra (13.8‑14.4 V).
- Kiểm tra tiếng ồn: Lắng nghe tiếng quay của alternator, không có tiếng kêu lạ.
Nếu mọi thông số đều ổn, công việc đã hoàn tất. Nếu vẫn có vấn đề, có thể do thân alternator bị lỗi (ví dụ: bộ rectifier nội bộ), cần xem xét thay toàn bộ bộ phận.
Có thể bạn quan tâm: 1989 Toyota Celica Hatchback: Biểu Tượng Của Thời Kỳ Vàng Của Xe Thể Thao Nhật Bản
6. Bảo dưỡng định kỳ và kéo dài tuổi thọ alternator
| Thời gian | Công việc | Lý do |
|---|---|---|
| Mỗi 10,000 km | Kiểm tra độ căng và tình trạng dây curoa | Dây curoa lỏng sẽ giảm hiệu suất quay, gây hao mòn rotor |
| Mỗi 20,000 km | Vệ sinh mặt cắt và các rãnh gió trên vỏ alternator | Bụi bẩn làm giảm khả năng tản nhiệt, dẫn tới quá nhiệt |
| Mỗi 30,000 km | Kiểm tra điện áp đầu ra bằng đồng hồ | Phát hiện sớm giảm công suất, tránh hỏng nặng |
| Mỗi 50,000 km | Thay dây curoa (nếu có dấu mòn) | Dây curoa mới đảm bảo truyền lực ổn định |
| Mỗi 80,000 km | Kiểm tra và thay bộ rectifier (nếu có) | Diode hỏng gây mất điện, làm giảm tuổi thọ alternator |
| Mỗi 100,000 km | Kiểm tra cuộn dây stator và rotor | Phát hiện sợi dây bị đứt hoặc mòn, tránh hỏng hoàn toàn |
6.1. Một số mẹo thực tế
- Không để alternator hoạt động trong thời gian dài khi xe không di chuyển (đặc biệt trong môi trường nóng). Nếu cần chạy máy để sạc pin, hãy di chuyển xe ít nhất 5‑10 km để tản nhiệt.
- Tránh dùng pin yếu trong thời gian dài, vì pin yếu buộc alternator phải làm việc nhiều hơn để bù điện áp, dẫn tới hao mòn.
- Kiểm tra dây nối đất (ground) ở khung xe; nối đất kém sẽ làm giảm hiệu suất sạc và gây hiện tượng “đèn Battery” sáng.
7. Lựa chọn phụ tùng thay thế: OEM vs Aftermarket
| Tiêu chí | OEM (Original Equipment Manufacturer) | Aftermarket |
|---|---|---|
| Chất lượng | Đảm bảo tiêu chuẩn Toyota, tuổi thọ cao | Độ tin cậy tùy hãng, có thể tốt hoặc kém |
| Giá thành | Thường cao hơn 30‑50 % so với aftermarket | Giá rẻ, phù hợp ngân sách |
| Bảo hành | Thông thường 2‑3 năm hoặc 30,000 km | Thường 1‑2 năm, phụ thuộc nhà cung cấp |
| Khả năng tương thích | 100 % tương thích, không cần chỉnh sửa | Cần kiểm tra mã part, có thể cần adaptor |
| Sẵn có | Thường có sẵn tại đại lý Toyota, thời gian giao lâu | Nhiều nguồn cung cấp trên mạng, giao nhanh |
Khuyến cáo: Đối với xe cũ như Camry 1991, việc sử dụng alternator aftermarket chất lượng cao (có chứng nhận ISO/IEC) là một lựa chọn hợp lý, miễn là bạn mua từ nhà cung cấp uy tín, có chính sách đổi trả và bảo hành rõ ràng. Nếu ngân sách cho phép, OEM vẫn là lựa chọn an toàn nhất.
8. Chi phí tham khảo và nơi mua phụ tùng
| Loại phụ tùng | Giá (USD) | Nơi mua phổ biến | Ghi chú |
|---|---|---|---|
| Alternator OEM | $250‑$350 | Đại lý Toyota, eBay (xác thực) | Bao gồm bộ rectifier |
| Alternator aftermarket (branded) | $150‑$220 | RockAuto, Amazon, các cửa hàng phụ tùng địa phương | Kiểm tra đánh giá, bảo hành |
| Dây curoa serpentine | $30‑$50 | AutoZone, O’Reilly, eBay | Thay mỗi 80,000‑100,000 km |
| Bộ rectifier riêng (nếu chỉ thay diode) | $40‑$70 | Summit Racing, NAPA | Thích hợp cho việc sửa chữa riêng lẻ |
| Dịch vụ thay alternator (thợ) | $150‑$250 (công) | Gara địa phương | Bao gồm labor, không tính phụ tùng |
Giá trên chỉ mang tính tham khảo, có thể thay đổi tùy vào khu vực và thời điểm.
9. Các câu hỏi thường gặp (FAQ)
9.1. Alternator của Camry 1991 có thể dùng cho các mẫu xe khác không?
- Alternator có mã part 22010‑02015 thường được dùng cho các mẫu Camry 1990‑1992 và một số mẫu Toyota Corolla cùng thế hệ. Tuy nhiên, để đảm bảo khớp chuẩn, nên kiểm tra đánh số bolt pattern và độ dài dây curoa trước khi lắp vào xe khác.
9.2. Nếu chỉ một diode bị hỏng, có thể thay riêng không?
- Có thể, nhưng hầu hết các alternator trên Camry 1991 được thiết kế tích hợp (diode gắn trên cùng một bộ). Thay riêng sẽ đòi hỏi hàn chuyên nghiệp và rủi ro cao. Đối với xe cũ, thay toàn bộ bộ rectifier hoặc alternator là cách an toàn hơn.
9.3. Alternator có thể “đi qua” mà không cần thay nếu chỉ có tiếng kêu?
- Tiếng kêu thường do đai curoa lỏng hoặc pulley mòn. Thay dây curoa hoặc pulley có thể giải quyết. Tuy nhiên, nếu tiếng kêu kèm theo điện áp giảm, thì alternator chắc chắn cần kiểm tra sâu hơn.
9.4. Cần bao lâu để alternator mới “đi ổn” sau khi lắp?
- Sau khi lắp, điểm khởi động lại (break-in) không cần thời gian đặc biệt. Tuy nhiên, nên đi xe ít nhất 30‑45 phút ở tốc độ trung bình để hệ thống sạc ổn định và kiểm tra điện áp.
9.5. Có cách nào kiểm tra alternator mà không cần dụng cụ chuyên dụng?
- Cách đơn giản nhất là đo điện áp pin khi máy đang chạy bằng đồng hồ vạn năng (có thể mượn từ người quen). Nếu điện áp nằm trong khoảng 13.8‑14.4 V, alternator hoạt động bình thường. Tuy nhiên, để chắc chắn, nên thực hiện các kiểm tra chi tiết hơn như đã mô tả ở phần 4.
10. Kết luận
Alternator là trái tim của hệ thống điện trên Toyota Camry 1991, chịu trách nhiệm cung cấp năng lượng cho mọi thiết bị và duy trì pin luôn trong trạng thái sạc đầy. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và các dấu hiệu hỏng hóc giúp người lái xe phát hiện sớm, tiết kiệm chi phí và đảm bảo an toàn khi di chuyển.
Bằng cách thực hiện các bước kiểm tra cơ bản (đo điện áp pin, kiểm tra diode, kiểm tra dây curoa) và tuân thủ lịch bảo dưỡng định kỳ, bạn có thể kéo dài tuổi thọ của alternator lên tới 150,000 km hoặc hơn. Khi cần thay thế, việc lựa chọn phụ tùng (OEM hay aftermarket) và thực hiện quy trình lắp đặt đúng cách sẽ giúp xe của bạn trở lại trạng thái hoạt động tối ưu nhanh chóng.
Hy vọng bài viết đã cung cấp đầy đủ thông tin và hướng dẫn chi tiết để bạn tự tin xử lý mọi vấn đề liên quan đến 1991 Toyota Camry alternator. Nếu còn bất kỳ thắc mắc nào, đừng ngần ngại tham khảo thêm từ các diễn đàn Toyota, các trung tâm dịch vụ uy tín hoặc nhờ thợ chuyên nghiệp hỗ trợ. Chúc bạn luôn có những chuyến đi an toàn và thoải mái trên chiếc Camry yêu thích của mình!
